Внутренняя канализация
Различают внутреннюю и наружную системы водоотведения (канализации). Внутренняя система водоотведения служит для приема сточных вод (в местах их образования) и отведения их из здания в наружную водоотводящую сеть.
Элементами внутренней системы водоотведения являются санитарные приборы, отводные трубы, стояки и выпуски из зданий.
| Тип труб | Назначение | Преимущества | Недостатки |
|---|---|---|---|
| Чугунные трубы | Внутренняя канализация | • прочные;
• долгий срок эксплуатации (около 75-85 лет); • хорошие пластические свойства; • выдерживают большие нагрузки; • металлоемкие. |
• внутренняя поверхность труб достаточно шероховатая, что затрудняет движение сточных вод;
• большая масса, это предоставляет определенные трудности в транспортировке труб, последующий их монтаж доставляет дополнительные хлопоты; • сравнительно высокая стоимость. |
| PPH трубы | Внутренняя и наружная канализация | • легкие;
• высокая устойчивостью к воздействию химически агрессивных сред: кислот и щелочей; • тепловая универсальность позволяет их использовать при температуре передаваемой жидкости до 90°С; • невысокая стоимость |
• невысокая жесткость по сравнению с ПВХ и чугунными трубами. |
| ПВХ трубы | Внутренняя и наружная канализация | • легкие;
• полимер ПВХ экологичен, не выделяет токсичные вещества в окружающую среду; • имеют относительно невысокую стоимость; • довольно высокая жесткость, что позволяет ее использовать в наружной канализации |
• чувствительность к высоким температурам, использовать во внутренней канализации нежелательно если сточные воды превышают 70°С. |
| Гофрированные трубы | Наружная канализация | • высокая стойкость к химическим воздействиям;
• достаточно высокая ударостойкость, которая сохраняется даже при низких температурах; • отличная износостойкость; • трубы не подвержены воздействию блуждающих токов, а также имеют высокую коррозиестойкость; • высокое качество изготовления поверхности труб обеспечивает низкий коэффициент шероховатости стенок; • обеспечивают легкость монтажа, имеют незначительный вес; • сравнительно небольшая стоимость в эксплуатации и монтаже. |
• для некоторых типов гофрированных труб не предусмотрен раструбный тип присоединений
• фасонные части гофрированных труб часто изготовляются под заказ, что увеличивает сроки поставки • стоимость гофрированных труб как правило выше гладких пластиковых труб |
Труба чугунная канализационная (ТУ 02884032401-93) и фитинги чугунные канализационные (ТУ 4925-02884032-401-93).
Трубы и фитинги чугунные канализационные применяются в системах отведения (канализации) хозяйственных и фекальных стоков жилых, общественных и промышленных зданий.

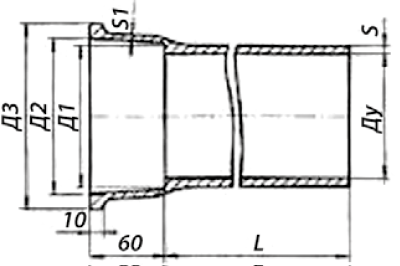

Труба чугунная канализационная
| Условный проход, Ду | Строит. длина, мм | Д1,мм | Д2,мм | Д3, мм | S,мм | S1,мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| Ду 50 | 2000 | 65 | 74 | 94 | 4,5 | 4 | 11 |
| Ду 100 | 2000 | 118 | 125 | 148 | 5 | 4,5 | 24,9 |
| Ду 150 | 2000 | 168 | 178 | 204 | 5,5 | 5 | 39,6 |

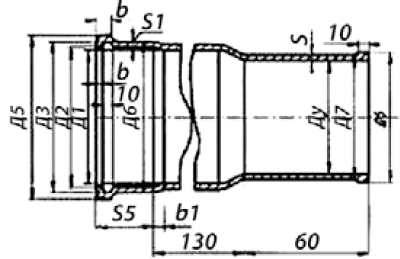

Патрубок компенсационный
| Условный проход, Ду | Д1, мм | Д2, мм | Д3, мм | Д4, мм | Д5, мм | Д6, мм | Д7, мм | S, мм | S1, мм | b, мм | b1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 118 | 123 | 128 | 133 | 145 | 114 | 109 | 4,5 | 5 | 14 | 10 | 4,5 |
| 150 | 168 | 176 | 182 | 187 | 202 | 164 | 160 | 5 | 5,5 | 15 | 12 | 6,6 |

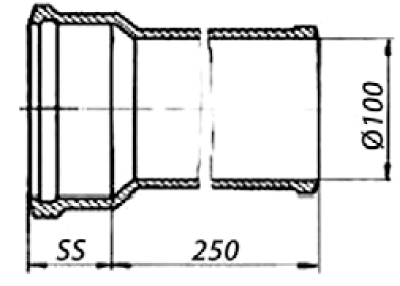

Патрубок П-100 x 250
| Патрубок длиной 250 мм 100 |
|---|
| Вес: 4,4 |

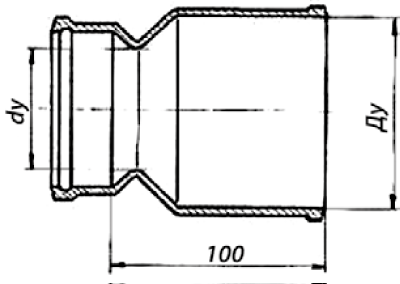

Патрубок переходной
| Обозначение патрубка | Условный проход | Масса, кг | |
|---|---|---|---|
| dy | Ду | ||
| ПП-50х100 | 50 | 100 | 1,85 |
| ПП-100х150 | 100 | 150 | 4,4 |

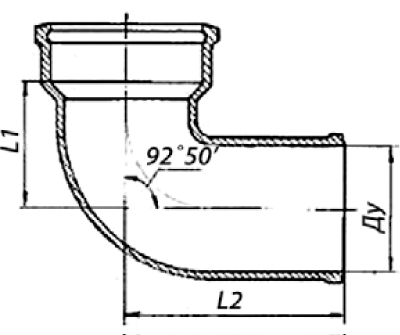

Колено
| Обозначение | Условный проход, Ду, мм | L1, мм | Масса, кг |
|---|---|---|---|
| К-50 | 50 | 57 | 2,1 |
| К-100 | 100 | 85 | 4,9 |
| К-150 | 150 | 125 | 9,4 |

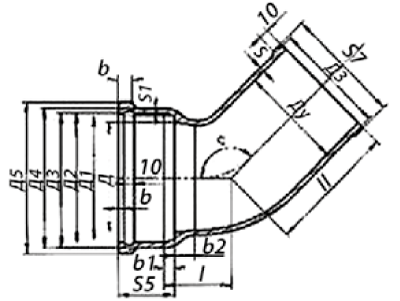

Отвод
| Условный проход, Ду | Д, мм | Д1, мм | Д2, мм | Д3, мм | Д4, мм | Д5, мм | Д6, мм | Д7, мм | S, мм | S1, мм | b, мм | b1, мм | b2, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 55 | 65 | 72 | 76 | 81 | 90 | 58 | 62 | 4 | 4,5 | 13 | 8 | 15 |
| 100 | 100 | 118 | 123 | 128 | 133 | 145 | 109 | 114 | 4,5 | 5 | 14 | 10 | 20 |
| 150 | 155 | 168 | 176 | 182 | 187 | 202 | 160 | 164 | 5 | 5,5 | 15 | 12 | 25 |
| Отвод 135x50 | Вес: 1,6 |
|---|---|
| Отвод 135x100 | Вес: 3,6 |
| Отвод 135x150 | Вес: 7,7 |
| Отвод 150x100 | Вес: 5,0 |
| Условный проход, Ду | l, мм | l1, мм | Масса, кг | Условный проход, Ду | l, мм | l1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| а=110 | а=120 | ||||||
| 50 | 65 | 135 | 1,78 | 50 | 55 | 125 | 1,68 |
| 100 | 75 | 150 | 4,1 | 100 | 65 | 140 | 3,6 |
| Условный проход, Ду | l, мм | l1, мм | Масса, кг | Условный проход, Ду | l, мм | l1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| а=135 | а=150 | ||||||
| 50 | 50 | 115 | 1,6 | 50 | 60 | 130 | 1,78 |
| 100 | 50 | 125 | 3,6 | 100 | 115 | 175 | 5 |
| 150 | 100 | 165 | 5,4 | 150 | 65 | 125 | 6,1 |

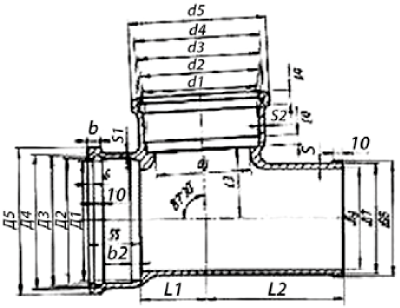

Тройник прямой
| Тройник прямой 50/50 | Вес: 2,4 |
|---|---|
| Тройник прямой 100/50 | Вес: 4,2 |
| Тройник прямой 100/100 | Вес: 7,0 |
| Тройник прямой 150/100 | Вес: 8,5 |
| Тройник прямой 150/150 | Вес: 10,8 |
| Условный проход | Д1 | Д2 | Д3 | Д4 | Д5 | Д7 | Д8 | b | b2 | S1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 dy 50 | 65 | 72 | 76 | 81 | 90 | 58 | 62 | 13 | 8 | 4,5 |
| Ду 100 dy 50 | 118 | 123 | 128 | 133 | 145 | 109 | 114 | 14 | 10 | 5 |
| Ду 100 dy 100 | 118 | 123 | 128 | 133 | 145 | 109 | 114 | 14 | 10 | 5 |
| Ду 150 dy 50 | 168 | 176 | 182 | 187 | 202 | 160 | 164 | 15 | 12 | 5,5 |
| Ду 150 dy 100 | 168 | 176 | 182 | 187 | 202 | 160 | 164 | 15 | 12 | 5,5 |
| Ду 150 dy 150 | 168 | 176 | 182 | 187 | 202 | 160 | 164 | 15 | 12 | 5,5 |
| Условный проход | d1 | d2 | d3 | d4 | d5 | b1 | b3 | S2 | L1 | L2 | L3 | L3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 dy 50 | 65 | 72 | 76 | 81 | 90 | 58 | 62 | 4,5 | 40 | 120 | 40 | 2,40 |
| Ду 100 dy 50 | 65 | 72 | 76 | 81 | 90 | 58 | 62 | 4,5 | 40 | 120 | 65 | 4,20 |
| Ду 100 dy 100 | 118 | 123 | 128 | 133 | 145 | 14 | 10 | 5 | 70 | 145 | 70 | 7,00 |
| Ду 150 dy 50 | 65 | 72 | 76 | 81 | 90 | 58 | 62 | 4,5 | 40 | 125 | 90 | 6,00 |
| Ду 150 dy 100 | 118 | 123 | 128 | 133 | 145 | 14 | 10 | 5 | 70 | 155 | 95 | 7,00 |
| Ду 150 dy 150 | 168 | 176 | 182 | 187 | 202 | 15 | 12 | 5,5 | 95 | 170 | 95 | 10,00 |

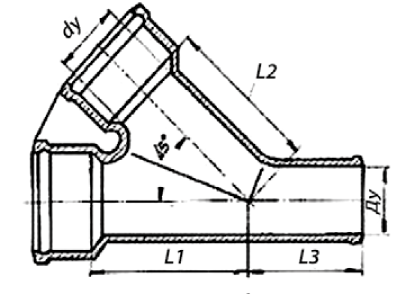

Тройник косой
| Обозначение | Условный проход | L1, мм | L2, мм | L3,mm | Масса, кг | |
|---|---|---|---|---|---|---|
| Ду, мм | dy, мм | |||||
| ТК45-50х50 | 50 | 50 | 90 | 90 | 100 | 2,7 |
| ТК45-100x50 | 100 | 50 | 115 | 125 | 75 | 4,8 |
| ТК45-100х100 | 100 | 150 | 150 | 110 | 7 | |
| ТК45-150х100 | 150 | 100 | 185 | 195 | 110 | 9,2 |
| ТК45-150х150 | 150 | 220 | 220 | 150 | 13,2 | |

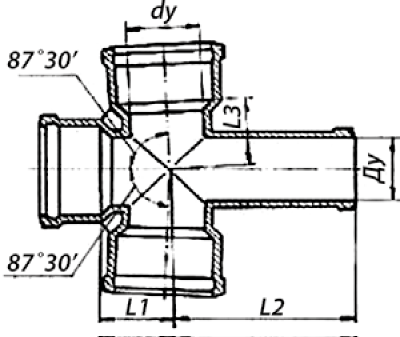

Крестовина прямая
| Обозначение | Условный проход | L1, мм | L2, мм | L3, мм | Масса, кг | |
|---|---|---|---|---|---|---|
| Ду, мм | dy, мм | |||||
| КП-50х50 | 50 | 50 | 40 | 120 | 40 | 3,20 |
| КП-100x50 | 100 | 50 | 40 | 120 | 65 | 4,20 |
| КП-10Ох10О | 100 | 70 | 145 | 70 | 8,00 | |
| КП-150x100 | 150 | 50 | 40 | 155 | 95 | |

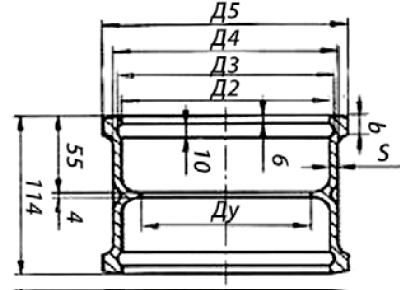

Муфта
| Д2,мм | ДЗ,мм | Д4,мм | Д5,мм | b, мм | S1, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|
| Ду 50 | 72 | 76 | 81 | 90 | 13 | 4,5 | 2,2 |
| Ду 100 | 123 | 128 | 133 | 145 | 14 | 5 | 5 |
| ДУ 150 | 176 | 182 | 187 | 202 | 15 | 5,5 | 8 |
| Муфта | Вес |
|---|---|
| 50 | 1,3 |
| 100 | 2,7 |
| 150 | 5,6 |

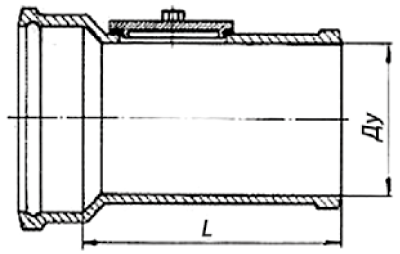

Ревизия
| Обозначение | Условный проход, Ду, мм | Длина L, мм | Масса, кг |
|---|---|---|---|
| Р50 | 50 | 180 | 3,2 |
| Р100 | Р100 | 230 | 6,8 |
| Р150 | 150 | 290 | 14,2 |

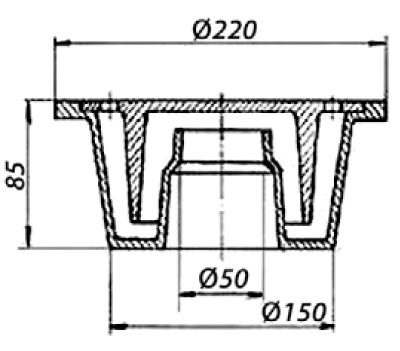

Трап

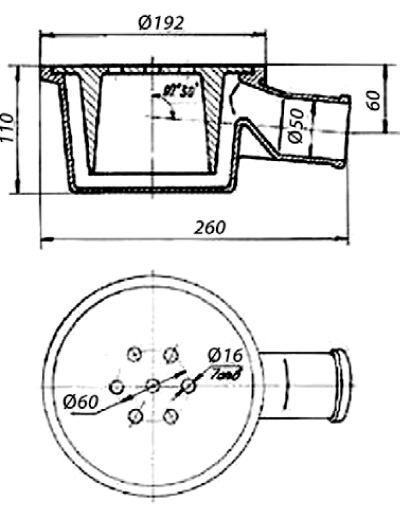

Трап 50 мм, вес: 7,2

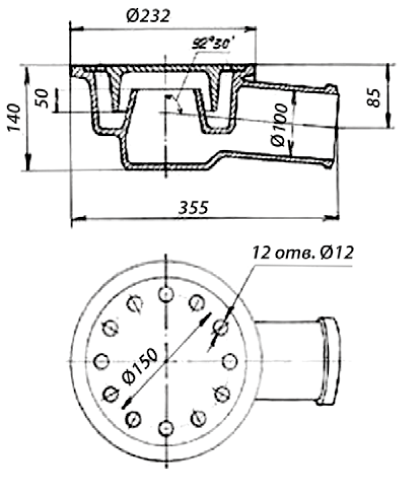

Трап 100 мм, вес: 11,0
Трап Т-50 (горизонтальные) вес: 6,5
Трап Т-100 (горизонтальные) вес: 10,8
