Трубы
Железобетонные трубы безнапорные используются при прокладке подземных коммуникаций. В зависимости от диаметра, железобетонные трубы применяют при строительстве систем отвода сточных и грунтовых вод. Эту продукцию отличает простота и быстрота монтажа, что существенно сказывается на стоимости монтируемых систем. При производстве железобетонных труб используются современные технологии: центрифугирование и вибропрессование.
Согласно Гост 6482-88, при маркировке труб используются буквенные обозначения:
Т – цилиндрические раструбные железобетонные трубы с соединениями, которые уплотняются герметиками.
ТБ – раструбные трубы с буртиком.
ТС – раструбные трубы со ступенчатой стыковой поверхностью.
ТФП – фальцовые трубы со стыковыми соединениями, уплотняемыми гидроизоляционными материалами.

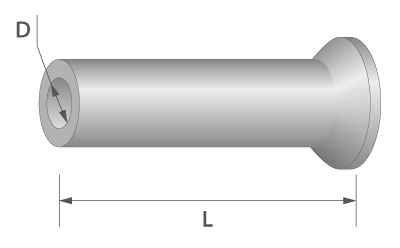

№ | Изделие | Размеры, см | Масса, кг | ||
---|---|---|---|---|---|
L | D вн. | h | |||
1 | ТБР-40-25-2 | 261 | 40 | 62 | 700 |
2 | ТБР-50-25-2 | 261 | 50 | 79 | 800 |
3 | ТБР-60-25-2 | 261 | 60 | 89 | 1 120 |
4 | ТБР-80-25-2 | 261 | 80 | 114 | 1 500 |
5 | ТБР-100-25-2 | 261 | 100 | 140 | 2 500 |
6 | ТБР-140-25-2 | 261 | 140 | 180 | 3 750 |
7 | Т-40-50-2 | 510 | 40 | 69 | 900 |
8 | Т-50-50-2 | 510 | 50 | 79 | 1 400 |
9 | Т-60-50-2 | 510 | 60 | 89 | 1 700 |
10 | Т-80-50-2 | 510 | 80 | 114 | 3 000 |
11 | ТС-80-30-2 | 313 | 80 | 114 | 1 850 |
12 | ТС-100-30-2 | 313 | 100 | 140 | 2 800 |
13 | ТС-120-30-2 | 313 | 120 | 160 | 3 850 |
14 | ТС-140-30-2 | 313 | 140 | 180 | 4 460 |
15 | ТС-150-30-2 | 313 | 150 | 199 | 4 600 |
Трубы асбестоцементные (асбоцементные) безнапорные производят в соответствии с требованиями ГОСТ 1839-80 для труб диаметром 100 мм и 150 мм, для труб диаметром 200, 250, 300, 400 и 500 мм используют ТУ 5786-006-00281594-2002. Асбестоцементные (асбоцементные) безнапорные трубы применяют для устройства наружных трубопроводов безнапорной канализации, мусоропроводов в жилых зданиях, при прокладке дренажных коллекторов, водоотливов через автомобильные и ж/д дороги, кабелей телефонной связи и пр.
№ | Изделие | Размеры | Масса, кг | |
---|---|---|---|---|
D | Д | |||
1 | ТА-10 | 100 | 4 | 24 |
2 | ТА-15 | 150 | 4 | 37 |
3 | ТА-20 | 200 | 5 | 90 |
4 | ТА-25 | 250 | 5 | 124 |
5 | ТА-30 | 300 | 5 | 161 |
6 | ТА-40 | 400 | 5 | 250 |
7 | ТА-50 | 500 | 5 | 360 |
Трубы асбестоцементные напорные производят по ГОСТу 539-80. Асбестоцементные напорные трубы используют для напорных водопроводных, мелиоративных и оросительных систем, при прокладке теплотрасс и напорной канализации, а так же в качестве обсадных труб колодцев. Такие трубы не подвержены коррозии и гниению, не склонны к обрастанию, обладают высокой прочностью и низкой теплопроводностью.
№ | Изделие | Размеры | Масса, кг | |
---|---|---|---|---|
D | Д | |||
1 | ТН-10 (ВТ-9) | 100 | 4 | 36 |
2 | ТН-15 (ВТ-9) | 150 | 4 | 60 |
3 | ТН-20 (ВТ-9) | 200 | 5 | 122 |
4 | ТН-25 (ВТ-9) | 250 | 5 | 180 |
5 | ТН-30 (ВТ-9) | 300 | 5 | 238 |
6 | ТН-40 (ВТ-9) | 400 | 5 | 409 |
7 | ТН-50 (ВТ-9) | 500 | 5 | 637 |
