Фильтры служат для улавливания твёрдых механических частиц в трубопроводах, которые могут повредить оборудование и арматуру.

Фильтры грубой очистки

Фильтры сетчатые предназначены для улавливания стойких механических примесей и фильтрации рабочей среды в трубопроводах различного назначения. В фильтрах сетчатых очистка рабочей среды происходит через фильтровую сетку, вставленную в корпус и зажатую крышкой, промывка фильтра сетчатого производится через шаровой кран.

Фильтр латунный сетчатый
Условное давление Ру, кгс/см2 16
Температура среды °С, до 100
Область применения для улавливания мелких механических примесей
Условный проход Ду 15 20 25 32 40 50
Строительная длина 60 мм 70 мм 75 мм 91 мм 100 мм 120 мм
Строительная высота 40 мм 50 мм 50 мм 65 мм 72 мм 95 мм
Масса 1 шт, кг. 0,19 0,24 0,32 0,46 0,80 1,23

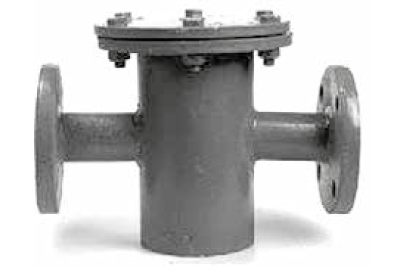

Грязевики

Грязевики абонентские вертикальные предназначены для очистки воды от взвешанных частиц крупных и средних размеров, грязи и других примесей в системах водяного отопления с температурой теплоносителя до 423°К (150°С) и рабочем давлении до 1,0; 1,6; 2,5 МПа (10; 16; 25 кгс/см2). Устанавливается в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

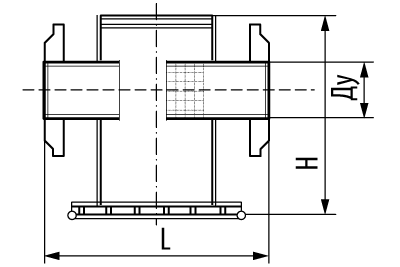

Ду, мм Дн, мм L, мм Н, мм Ру, кгс/см2 Масса, кг
40 108 308 217 10/16/25 17
50 159 359 259 10/16/25 29,5
65 219 425 369 10/16/25 48,5
80 219 419 369 10/16/25 49
100 273 473 421 10/16/25 70
125 273 473 441 10/16/25 71,5
150 325 526 563 10/16/25 103,5
200 426 626 669 10/16/25 184
250 529 730 785 10/16/25 296,5
300 630 930 1000 10/16/25 850

Фильтр магнитный муфтовый (ФММ)

Основные сведения об изделии:

Фильтры магнитные муфтовые с диаметрами условного прохода 25,32,40 мм, изготовленные по ТУ 400-09-91-98, предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150°С при давлении до 1,6 МПа (16 кгс/см2)

Обозначение, DN DN D D1 L L1 Н Н1 L2 S Масса, кг Размер ячейки фильтрующей сетки в свету Гидравл. сопротивление фильтра, S, m/(m3/ч)2
ФММ-25 25 G1 56 120 200 80 140 18 46 1,5 1.2x1,2 0,018
ФММ-32 32 G1 1/4 67 140 220 90 155 20 60 2,4 1.4x1,4 0,016
ФММ-40 40 G1 1/2 78 160 255 110 180 22 70 3.,5 1.4x1,4 0,0025

Фильтр магнитный фланцевый (ФМФ)

Основные сведения об изделии:

Фильтры магнитные фланцевые с диаметрами условного прохода 50, 65, 80,100,150, 200 мм, изготовленные по ТУ 400-09-91-98, предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150 °С при давлении до 1,6 МПа (16 кгс/см2).

Обозначение DN D, ВхВ D1 L Н С L1 Н1 d Кол-во п, шт Масса, кг Размер ячейки фильтрующей сетки в свету Гидравл. сопротивление фильтра, S, m/(m3/ч)2
ФМФ-50 50 125x125 125 230 140 - 280 200 18 4 10 1,4x1,4 16,6x10-4
ФМФ-65 65 140x140 145 290 165 - 355 250 18 4 16,5 1,4x1,4 6,4x10-4
ФМФ-80 80 195 160 310 195 - 385 275 18 8 20,5 2x2 3,15x10-4
ФМФ-100 100 215 180 350 215 - 425 315 18 8 26 2x2 1,33x10-4
ФМФ-150 150 280 240 480 320 285 645 490 22 8 75 2x2 0,161x10-4
ФМФ-200 200 335 295 650 415 370 865 650 22 12 145 2x2 0,077x10-4
