Краны
Кран – это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения с проходом для потока рабочей среды, и для его перекрытия вращается вокруг своей оси, перпендикулярной оси трубопровода. Любой кран имеет две основные детали – неподвижную (корпус) и вращающуюся (пробку). В зависимости от геометрической формы уплотнительной поверхности затвора краны разделяются на конусные и шаровые (сферические). Запорные краны в основным используются на магистральных трубопроводах, транспортирующих природный газ и нефть, а также в системах городского и коммунального хозяйства.
11б27п1(БАЗ)

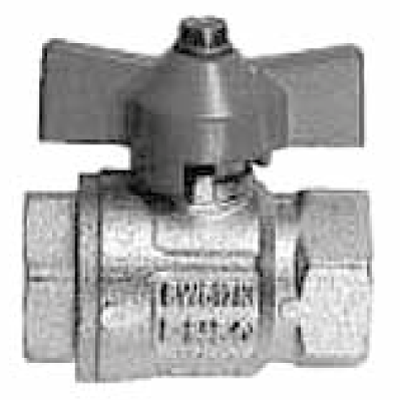

Шаровой латунный кран марки 11Б27П1 – специальное запорное устройство, которое широко применяется для ограничения в трубопроводах потоков воды или пара. Главной особенностью шарового крана является его уникальная конструкция, которая обеспечивается надежное запирание потоков воды или пара. Шаровой латунный кран марки 11Б27П1 изготавливается из твердых сплавов для обеспечения длительного срока службы такого крана. Из-за того, что при его изготовлении используются сплавы, шаровой кран меньше подвержен разрушению от воздействия агрессивной среды, чем стандартные стальные задвижки.
Краны шаровые латунные 11Б27П1 предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара.
Материал корпусных деталей: латунь ЛС59-1 ГОСТ 15527-2004
Материал шаровой заслонки: латунь ЛС59-1 ГОСТ 15527-2004 с покрытием Н9Х.
Органы управления: рычаг или бабочка из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета.
Материал уплотнений шара и штока: Фторопласт (PTFE).
Класс герметичности затвора: А по ГОСТ 9544-2005.
Тип проточной части корпуса: Полнопроходной (соответствуют ГОСТ 21345).
| DN, мм | D | H, мм | B, мм | H1, мм | Рабочая среда | PN, МПа | Температура рабочей среды, град. | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | G1/2’’ | 44 | 48 | 80 | Вода, пар | 1,6 | от +1 до +150 | 0,158 |
| 20 | G3/4’’ | 44 | 55 | 80 | Вода, пар | 1,6 | от +1 до +150 | 0,226 |
| 25 | G1’’ | 55 | 64 | 100 | Вода, пар | 1,6 | от +1 до +150 | 0,381 |
| 32 | G1 1/4’’ | 63 | 77 | 100 | Вода, пар | 1,6 | от +1 до +150 | 0,551 |
| 40 | G1 1/2’’ | 78 | 87 | 160 | Вода, пар | 1,6 | от +1 до +150 | 0,896 |
| 50 | G2’’ | 87 | 103 | 160 | Вода, пар | 1,6 | от +1 до +150 | 1340 |
| DN, мм | D | H, мм | B, мм | H1, мм | Рабочая среда | PN, МПа | Температура рабочей среды, град. | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | G1/2’’ | 44 | 48 | Вода, пар | 1,6 | от +1 до +150 | 0,157 | |
| 20 | G3/4’’ | 44 | 55 | Вода, пар | 1,6 | от +1 до +150 | 0,222 |
Предназначены для домашнего водоснабжения, отопления, установок кондиционирования, систем сжатого воздуха.
Резьбы: ISO228 (эквивалентно DIN259 и BS277
Примечание: Шаровые краны арт. 090 и 092 также доступны с NPT резьбами (до 2’’).
*Предупреждение: образование льда в установке может серьезно повредить арматуру и трубопроводы.
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ |
|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 | 30 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ | 2’’1/2 | 3’’ | 4’’ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 | 30 | 25 | 18 | 16 | 14 |
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 |
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
| Размер | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|
| DN | 15 | 20 | 25 | 32 |
| PN | 50 | 40 | 40 | 30 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 |
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
Минимальная и максимальная рабочие температуры: -20°C, 150°C в отсутствии пара*
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ |
|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 50 | 50 | 50 | 40 | 40 | 30 | 30 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ |
|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 |
| PN | 15 | 15 | 15 | 15 |
Технические характеристики и описание

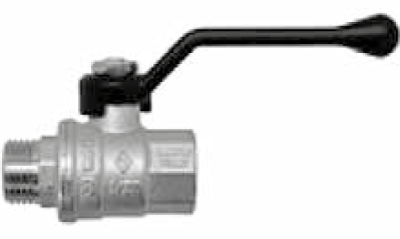

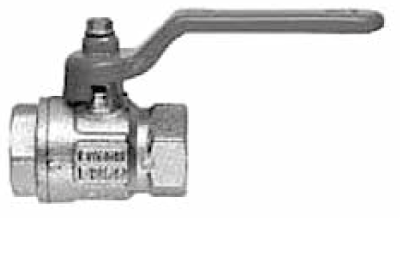

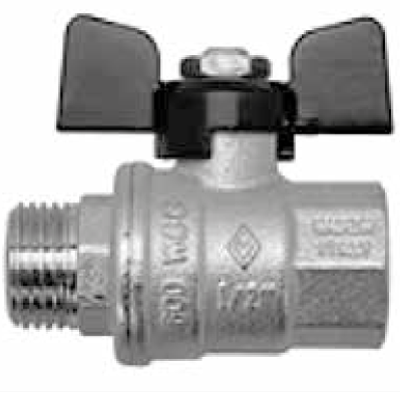

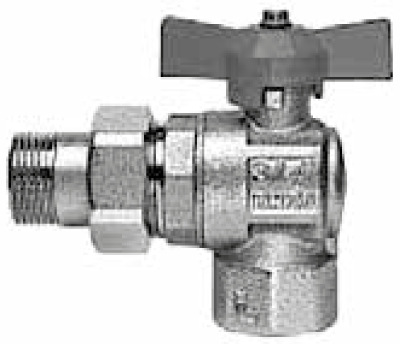

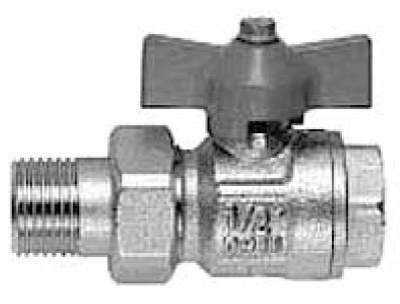

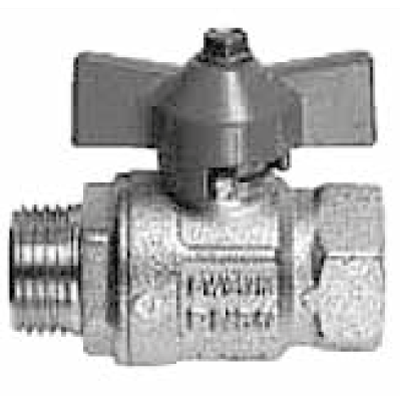

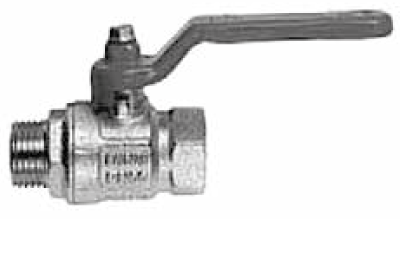

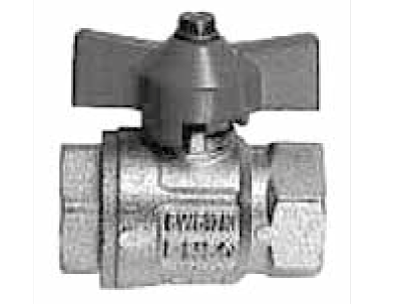

Краны шаровые усиленные. Наиболее популярный тип шаровых кранов Бугатти.
Резьбы: согласно ISO 228/1.
Корпус: латунь кованая, пескоструенный, никелерованный.
Шар: латунь кованая, полированный, хромированный.
Уплотнение шара: 2 седла из фторопласта-4 (PTFE).
Шток: латунь (взрывобезопасное исполнение).
Уплотнение штока: 1 из фторопласта-4 (PTFE) + 1 кольцо из БНК (NBR).
Рабочая среда: вода, пар.
Рабочее давление: от 25 до 64 БАР.
Рабочая температура: от -20°С до +120°С.
Управление шаровым краном: рычаг или бабочка из алюминия UNI-EN 1706 (покрытие – эпоксидная эмаль); рычаг из стали UNI-EN 10025 (ПВХ покрытие).
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ |
|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 64 | 64 | 64 | 40 | 40 | 25 | 25 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ |
|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 64 | 64 | 64 | 40 | 40 | 25 | 25 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| PN | 64 | 64 | 64 | 40 | 40 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| PN | 64 | 64 | 64 | 40 | 40 | 25 |
| Размер | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|
| DN | 15 | 20 | 25 | 32 |
| PN | 64 | 40 | 40 | 25 |
| Размер | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|
| DN | 15 | 20 | 25 | 32 |
| PN | 64 | 40 | 40 | 25 |
| Размер | 1/4’’ | 3/8’’ | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 | 1’’1/2 | 2’’ |
|---|---|---|---|---|---|---|---|---|
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 64 | 64 | 64 | 40 | 40 | 25 | 25 | 25 |
| Размер | 1/2’’ | 3/4’’ | 1’’ | 1’’1/4 |
|---|---|---|---|---|
| DN | 15 | 20 | 25 | 32 |
| PN | 64 | 40 | 40 | 25 |
Breeze

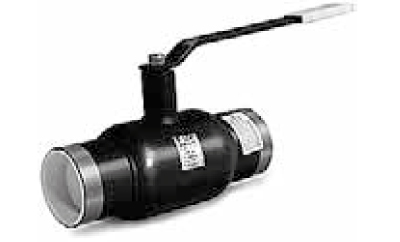

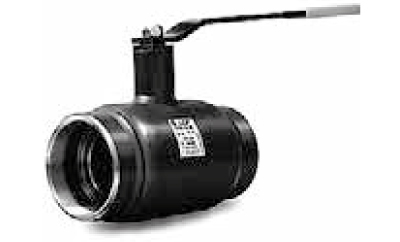

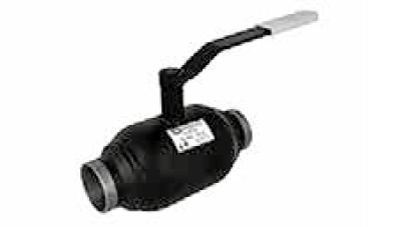

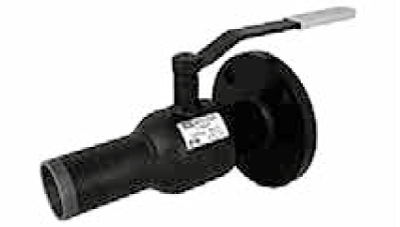

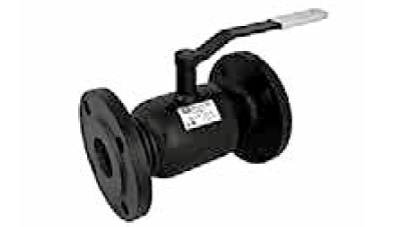

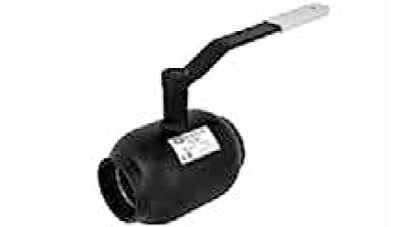

Краны шаровые стальные BREEZE Europe – 11с31п, 11с32п, 11с33п, 11с34п, 11с35п, 11с36п, 11с37п, 11с38п, 11с39п, 11с39п1
Серия кранов шаровых стальных BREEZE Europe включает базовые модели 11с31п, 11с32п, 11с33п, 11с34п, 11с35п, 11с36п, 11с37п, 11с38п, 11с39п, 11с39п1, а так же их модификации под электропривод или пневмопривод (11с931п, 11с932п, 11с933п, 11с937п, 11с938) и с дистанционным управлением с помощью удлиненного штока для безколодезной установки (11с031п, 11с032п, 11с033п, 11с037п, 11с038).
Краны шаровые применяются в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводах с холодной и горячей водой, паром, газом, нефтепродуктом и др., с условным давлением до PN 40 (Pу 4,0МПа), условным диаметром до Ду 300 и температурой рабочей среды от –30 до +150° С. Вид климатического исполнения шаровых кранов и категория размещения – УХЛ 1, тип атмосферы II по ГОСТ 15150.
Класс герметичности: «А» по ГОСТ 9544-2005; Условия изготовления и поставки ТУ У 29.1-23392043-001:2003; Стандарт соответствия: ГОСТ 21345-78, ГОСТ 28343-89, ГОСТ 12.2.063-81; Методика производственных испытаний – P10, P11, P12 согласно EN 12266-1:2003 (ДСТУ EN 12266:2009) на испытательном стенде.
Материал составных частей кранов стальных шаровых
| № | Деталь | Стандарт |
|---|---|---|
| 1 | Пробка шаровая | Сталь 14Х17Н2 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок | Сталь 20 ГОСТ 1050 |
| 4 | Корпус | Сталь 20 ГОСТ 1050 |
| 5 | Стакан | Сталь 20 ГОСТ 1050 |
| 6 | Кольцо уплотнительное шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 7 | Втулка крепежная | Сталь 08Х13 ГОСТ 5632 |
| 8 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| 9 | Шайба упорная | Сталь 3 ГОСТ 103 |
| 10 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
| 11 | Кольцо уплотнительное штока | Резина ИРП-1287 ГОСТ 9833 |
| 12 | Штифт | Сталь 45Х ГОСТ 4543 |
| 13 | Рукоятка | Сталь 3 ГОСТ 103 |
| 14 | Винт | ГОСТ 7798 |
| * | Фланец | Сталь 3сп ГОСТ 535 |
Стандартнопроходные
Полнопроходные
Диапазон размеров:
DN 15 – DN 300;
Класс давления: PN 40 для кранов Ду 15 – Ду 50,
PN 25 для кранов Ду 65 – Ду 300;
Тип присоединения: под приварку по ГОСТ 16037.
исполнение под электропривод Ду15-200.
Диапазон размеров:
DN 15 – DN 300;
Класс давления: PN 40 для кранов Ду 15 – Ду 50,
PN 25 для кранов Ду 65 – Ду 200;
Тип присоединения: под приварку по ГОСТ 16037.
исполнение под электропривод Ду15-200.
Диапазон размеров: DN 15 – DN 200; Класс давления: PN 40 для кранов Ду 15-50 и PN 25 для кранов Ду 65-200; Тип присоединения: комбинированное фланцевое Исполнение 1 по ГОСТ 12815-80 (Исполнение В по ГОСТ Р 54432-2011) и под приварку по ГОСТ 16037. Возможно исполнение под электропривод Ду15-200.
Диапазон размеров: DN 25 – DN 200; Класс давления: PN 40 для кранов Ду 25 – Ду 50, PN 25 для кранов Ду 65 – Ду 200; Тип присоединения: под приварку по ГОСТ 16037.
Стандартнопроходные
Полнопроходные
Диапазон размеров: DN 15 – DN 300; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 300; Тип присоединения: фланцевое Исполнение 1 по ГОСТ 12815-80 или Исполнение В по ГОСТ Р 54432-2011. Возможно исполнение под электропривод Ду15-200.
Диапазон размеров: DN 15 – DN 300; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 300; Тип присоединения: фланцевое Исполнение 1 по ГОСТ 12815-80 или Исполнение В по ГОСТ Р 54432-2011. Возможно исполнение под электропривод Ду15-200.
Диапазон размеров: DN 50 – DN 300; Класс давления: PN 16; Тип присоединения: фланцевое Исполнение 1 по ГОСТ 12815-80 или Исполнение В по ГОСТ Р 54432-2011. Возможно исполнение под электропривод Ду15-200.
Диапазон размеров: DN 25 – DN 200; Класс давления: PN 40 для кранов Ду 25 – Ду 50, PN 25 для кранов Ду 65 – Ду 200; Тип присоединения: фланцевое Исполнение 1 по ГОСТ 12815-80 или Исполнение В по ГОСТ Р 54432-2011. Возможно исполнение под электропривод Ду15-200.
Стандартнопроходные
Полнопроходные
Диапазон размеров: DN 50 – DN 80; Класс давления: PN 25; Тип присоединения: муфтовое по ГОСТ 6527-68 с внутренней цилиндрической резьбой.
Диапазон размеров: DN 15 – DN 100; Класс давления: PN 25; Тип присоединения: муфтовое по ГОСТ 6527-68 с внутренней цилиндрической резьбой.

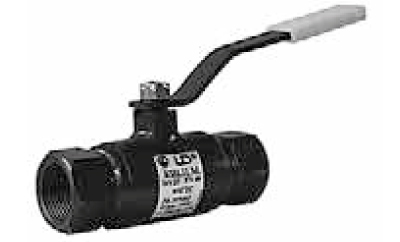

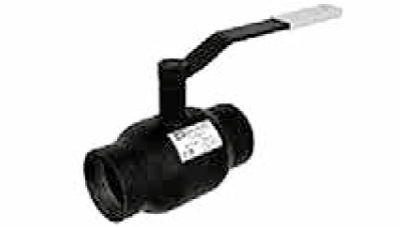

Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
| Условное давление, МПа | Температура рабочей среды | Климатическое исполнение кранов по ГОСТ 15150-69 | Класс герметичности затвора | Полный ресурс | Полный срок службы |
|---|---|---|---|---|---|
| 1,6; 2,5; 4,0 | от -40 °С до +200 °С (для исп. 02) от -60 °С до +200 °С (для исп. 01, 03) | «У» (исполнение 02) или «ХЛ» (исполнение – 01, 03) | класс «А» по ГОСТ 9544-2005 | 3000 циклов | более 10 лет |
Стандартнопроходные
Полнопроходные
Диапазон размеров: DN 15 – DN 500; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 250; PN 16 для кранов Ду 300 – Ду 500. Ду 15-250 рукоятка – окрашенная углеродистая сталь с полимерным наконечником. Ду 150-250 рекомендуется механический редуктор с червячной передачей. Ду 300-500 механический редуктор ProGear в комплекте.
Диапазон размеров: DN 15 – DN 400; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 200; PN 16 для кранов Ду 250 – Ду 400. Ду 15-200 рукоятка – окрашенная углеродистая сталь с полимерным наконечником. Ду 150-200 рекомендуется механический редуктор с червячной передачей. Ду 250-400 механический редуктор ProGear в комплекте.
Диапазон размеров: DN 15 – DN 500; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 250; PN 16 для кранов Ду 65 – Ду 500. Ду 15-250 рукоятка – окрашенная углеродистая сталь с полимерным наконечником. Ду 150-250 рекомендуется механический редуктор с червячной передачей. Ду 300-500 механический редуктор ProGear в комплекте.
Диапазон размеров: DN 15 – DN 400; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 200; PN 16 для кранов Ду 65 – Ду 400. Ду 15-200 рукоятка – окрашенная углеродистая сталь с полимерным наконечником. Ду 150-200 рекомендуется механический редуктор с червячной передачей. Ду 250-400 механический редуктор ProGear в комплекте.
Диапазон размеров: DN 15 – DN 100; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 100; Ду 15-100 рукоятка – окрашенная углеродистая сталь с полимерным наконечником.
Диапазон размеров: DN 15 – DN 80; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 80; Ду 15-80 рукоятка – окрашенная углеродистая сталь с полимерным наконечником.
Диапазон размеров: DN 15 – DN 250; Класс давления: PN 40 для кранов Ду 15 – Ду 50, PN 25 для кранов Ду 65 – Ду 250; Ду 15-250 рукоятка – окрашенная углеродистая сталь с полимерным наконечником. Ду 150-250 рекомендуется механический редуктор с червячной передачей.
Диапазон размеров: DN 50 – DN 500; Класс давления: PN 40 для кранов Ду 50, PN 25 для кранов Ду 65 – Ду 250, PN 16 для кранов Ду 300 – Ду 500; Стандартная длинна штока H=1500мм

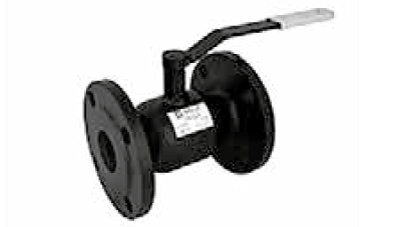

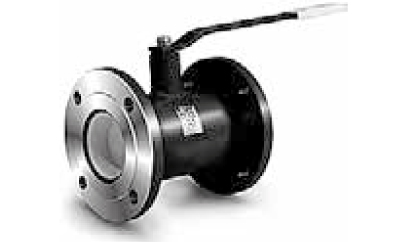

Завод трубопроводной арматуры «МАРШАЛ» – производитель шаровых кранов с разборным и цельносварным корпусом, с фланцевым типом присоединения, под приварку и муфтовым. Диаметр кранов DN 10-600 с номинальным давлением PN 1,6; 2,5; 4,0; 6,3; 8,0; 10,0; 16 МПа, с рабочим температурным диапазоном от -60С до +250С.
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 10-250/200
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Рукоятка, фланец, корпус – сталь 20; Втулка – сталь 20; Шпилька – сталь 35; Шар – сталь нержавеющая (12Х18Н10Т); Кольца уплотнительные – резина ИРП-1287; Прокладки – Паронит; Седло – Фторопласт Ф4.
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 10-250/200
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Рукоятка, фланец, корпус – сталь 20; Втулка – сталь 20; Шпилька – сталь 35; Шар – сталь нержавеющая (12Х18Н10Т); Кольца уплотнительные – резина ИРП-1287; Прокладки – Паронит; Седло – Фторопласт Ф4.
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 40-500
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Фланец, корпус – сталь 20; Втулка – сталь 20; Шпилька – сталь 35; Шар – сталь нержавеющая (12Х18Н10Т); Шток – сталь нержавеющая (20Х13); Кольца уплотнительные – резина ИРП-1287; Прокладки – Паронит; Седло – Фторопласт Ф4.
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 40-500
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Фланец, корпус – сталь 20; Втулка – сталь 20; Шпилька – сталь 35; Шар – сталь нержавеющая (12Х18Н10Т); Шток – сталь нержавеющая (20Х13); Кольца уплотнительные – резина ИРП-1287; Прокладки – Паронит, Gambit; Седло – Ф4К15М5.
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 50-200
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Корпус – сталь 20; Рукоятка – сталь 20; Втулка – сталь 20; Шар – 12Х18Н10Т; Шток – 20Х13; Кольца уплотнительные – Резина ИРП1287; Седло – Фторопласт Ф4Г3К6
Давление: Ру 1,6; 2,5; 4,0
Диаметр: ДУ 65-200
Температура: от –40С до +180С
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Материал основных деталей КШ: Корпус – сталь 20; Рукоятка – сталь 20; Втулка – сталь 20; Шар – 12Х18Н10Т; Шток – 20Х13; Кольца уплотнительные – Резина ИРП1287; Седло – Фторопласт Ф4Г3К6

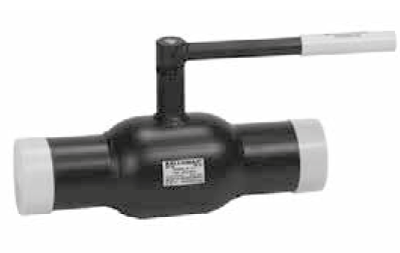

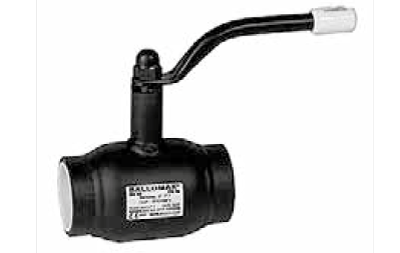

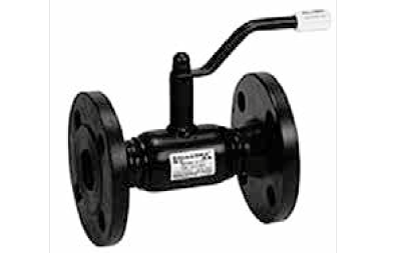

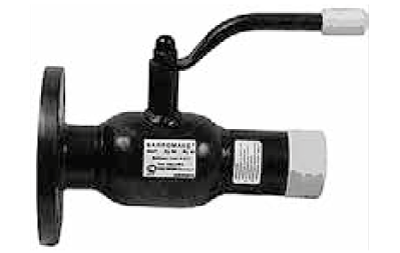

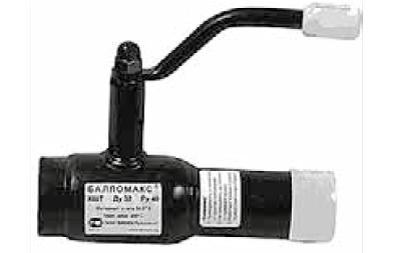

Шаровые краны BROEN BALLOMAX® типа КШТ предназначены для полного открывания или закрывания потока рабочей среды. Их нельзя применять в качестве дроссельной или регулирующей арматуры.
Краны BROEN BALLOMAXВ® могут применяться в закрытых системах теплоснабжения, а также в системах горячего водоснабжения (ГВС) с сетевой водой, соответствующей требованиям СНиП_41-02-2003.
Техническое описание: Корпус шаровых кранов BROEN BALLOMAXВ® изготовлен из углеродистой стали P235GH/09Г2С. Основным рабочим элементом крана является шар, выполненный из нержавеющей стали, марки AISI 304. Седловое уплотнение шара выполнено из тефлона с содержанием 20% углерода. Кроме этого, благодаря наличию тарельчатой пружины (Сталь пружинная Ck75(50CrV4)), удается компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь W.Nr.1.4305) оснащен уплотнительными кольцами (EPDM, витон), исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивает класс герметичности А(ГОСТ Р54808-2011). Расчетный срок службы кранов составляет не менее 30 лет или 15 тысяч циклов открытия-закрытия.
Давление: Ру 4,0
Диаметр: ДУ 10-50
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
Давление: Ру 4,0
Диаметр: ДУ 10-50
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
Давление: Ру 4,0(Ду15-50) Ру2,5(Ду65-200)
Диаметр: ДУ 15-200
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
Давление: Ру 4,0
Диаметр: ДУ 15-50
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
Давление: Ру 1,6/2,5
Диаметр: ДУ 65-500
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
Давление: Ру 1,6/2,5
Диаметр: ДУ 125-500
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей КШ: Корпус: крана сталь Ст. 37.0; Шар: нержавеющая сталь; Седло шара и сальник: тефлон +20% углерода; Уплотнительные кольца: тройной этилен-пропиленовый каучук и витон.
