Металлопластик

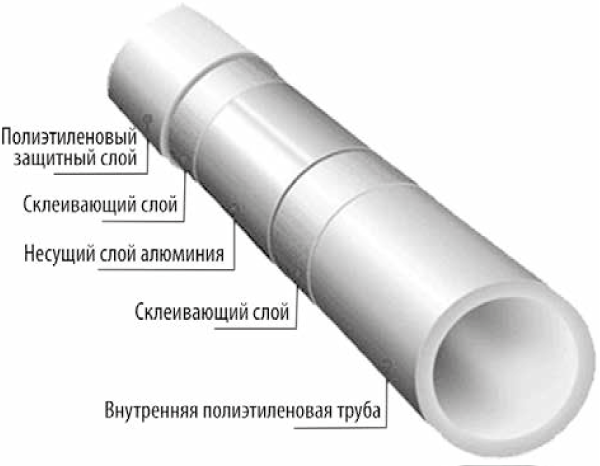

Металлопластиковые (PEX-AL-PEX) трубы представляют собой многослойную конструкцию, состоящую из тонкой алюминиевой трубы (толщиной 0,5-2мм), снаружи и изнутри покрытой сшитым полиэтиленом (РЕХ). Полиэтилен зафиксирован на алюминиевой подложке клеем.
«Слоистая» конструкция металлопластиковой трубы делает ее более надежной и долговечной (50 лет и более). Каждый слой конструкции имеет свое нназначение:
Алюминиевый сердечник гарантирует защиту от диффузии кислорода через стенку трубы; обеспечивает малый ТКЛР – 0,024…0,026 мм/мК; гарантирует длительную прочность при повышенных температурах.
Слои из сшитого полиэтилена обеспечивают гладкость внутренней поверхности металлопластиковой трубы и защищают ее от обрастания, предохраняют алюминиевый сердечник от образования гальванических пар с латунными и стальными элементами сети, снижают теплопроводность трубы, предохраняют ее от запотевания.
Металлопластиковые трубы выпускаются наружным диаметром от 16 до 63 мм. Поставляются трубы в виде бухт длинной от 50 до 200 м.
PEX-AL-PEX трубы удобны в применении: они гибкие, легко режутся и стыкуются с помощью набора специальных инструментов, соединительных деталей и фитингов.
Металлопластиковые трубы – это трубы которые объединили в себе преимущества металлических и пластиковых труб. Внутренний и наружный слои из пластика имеют очень низкую шероховатость и исключают коррозию. Температура рабочей жидкости: от -40 до +95°С.
Основные преимущества металлопластиковых (PEX-AL-PEX) труб:
• Долговечность, надежность металлопластиковых труб в эксплуатации в течении полувека, тогда как металлическая труба служит в среднем 15-20 лет, а в системах отопления еще меньше
• Антитоксичность, стойкость к коррозии и отложению солей
• Стойкость к агрессивным средам
• Устойчивость к зарастанию и заиливанию.
• Пропускная способность металлопластиковых труб в 1,3 раза выше по сравнению со стальными трубами
• Высокая пластичность и малый вес
• Удобство монтажа
• Высокая ремонтопригодность
• Высокая шумопоглащающая способность
• Теплопроводность PEX-AL-PEX труб в 175 раз меньше чем у стальных, и 1300 раз чем у медных труб
• Антистатичность, не проводят блуждающие токи
• Не разрушаются при замерзании в них воды, не конденсируют влагу
Соединение трубопроводной системы производится с помощью специальных нержавеющих металлических (латунных) фитингов, образующих легко монтируемое сочленение. Обычно используются никелированные латунные резьбовые обжимные фитинги и пресс-фитинги с обжимными гильзами из нержавеющей стали.
Наиболее прост монтаж на основе резьбовых обжимных (цанговых) фитингов. Труба закрепляется и герметизируется в нем с помощью гайки и обжимного кольца (цанги) снаружи трубы и компрессионных колец внутри. Конструкция резьбовых обжимных фитингов не требует использования специального инструмента и позволяет добиться значительной экономии средств и времени при монтаже и ремонте.
Большое удобство для монтажа представляют пресс-фитинги. Гильзы пресс-фитингов сделаны из нержавеющей стали. В пресс-фитинг вставляется труба и соединение обжимается специальными пресс-клещами. Такое соединение является неразъемным и практически вечным, что позволяет такие соединения замоноличивать в бетон.
Труба | 16х2,0 | 20х2,0 | 26х3,0 | 32х3,0 |
---|---|---|---|---|
Внутренний диаметр, мм | 12 | 16 | 20 | 26 |
Толщина стенки, мм | 2 | 3 | ||
Толщина слоя алюминия, мм | 0,25 | 0,3 | ||
Толщина наружного слоя PEX, мм | 0,45 | |||
Длинна бухт, м | 200/100 | 100 | 50 | |
Диаметр бухты, мм | 800 | 1200 | ||
Вес 1 п. м трубы, г | 115 | 170 | 300 | 370 |
Объем жидкости в 1 м.п. трубы, л | 0,11 | 0,2 | 0,315 | 0,53 |
Рабочая температура при давлении 10 бар, °С | 0-95 | |||
Максимальная кратковременно допустимая температура, °С | 110 | |||
Максимальное рабочее давление при максимальной рабочей температуре, бар | 10 |

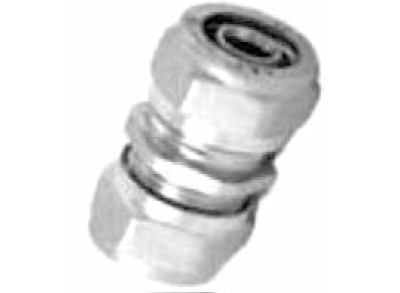

Муфта соединительная
16 | 20 |
---|---|
26 | 32 |

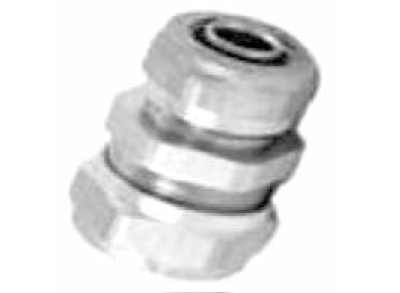

Муфта редукционная
20x16 | 26x16 |
---|---|
26x20 | 32x20 |
32x26 |

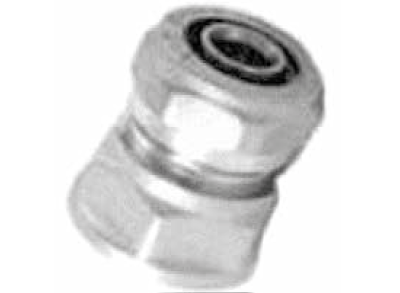

Муфта переходная ВР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

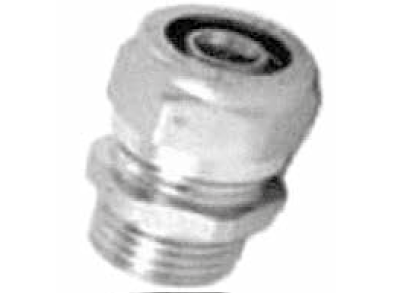

Муфта переходная НР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

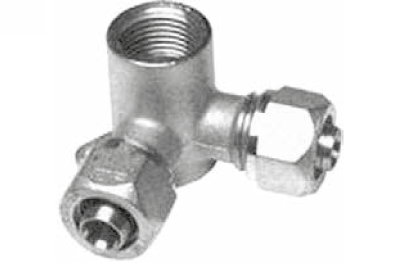

Тройник с креплением двухплоскостной
16x1/2x16 |
---|

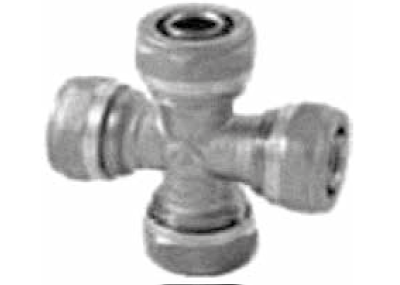

Крестовина
16x16x16x16 |
---|
20x20x20x20 |

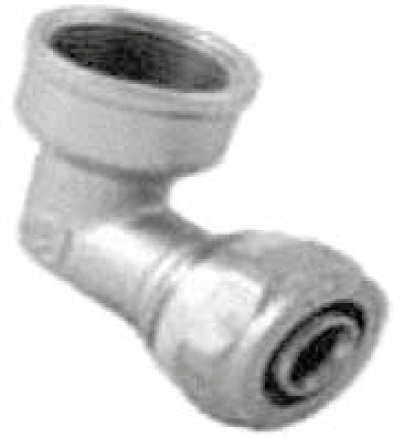

Угольник переходной ВР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

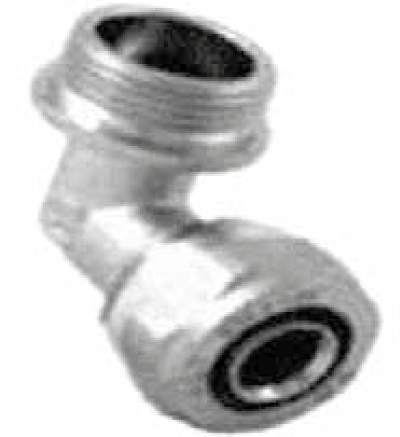

Угольник переходной НР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

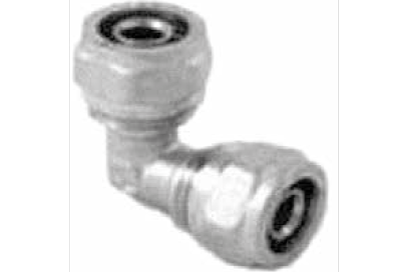

Угольник соединительный
16 | 20 |
---|---|
26 | 32 |

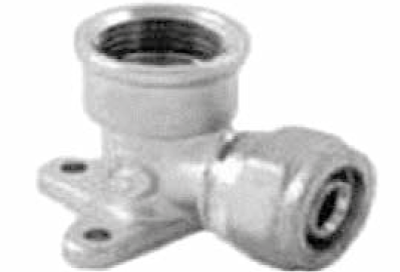

Уголок с креплением ВР
16 | 20 |
---|---|
26 | 32 |

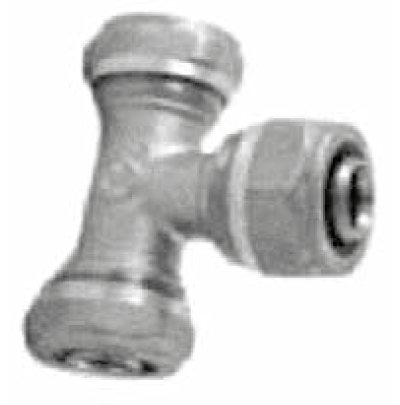

Тройник редукционный
16x20x16 | 20x16x16 | 20x16x20 |
---|---|---|
20x20x16 | 20x26x20 | 26x16x26 |
26x20x20 | 26x20x26 | 26x26x20 |
32x16x32 | 32x20x32 | 32x26x32 |

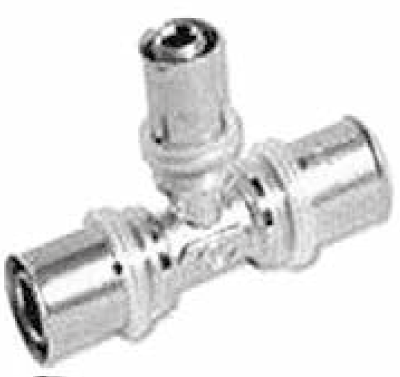

Тройник соединительный
16 |
---|
20 |
26 |
32 |

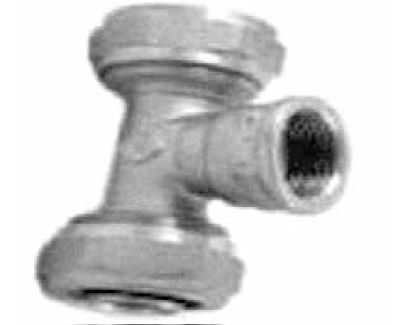

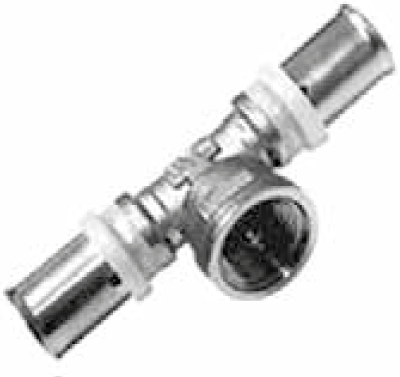

Тройник переходной ВР
16x1/2x16 | 20x1/2x20 |
---|---|
20x3/4x20 | 26x3/4x26 |
26x1x26 | 32x1x32 |

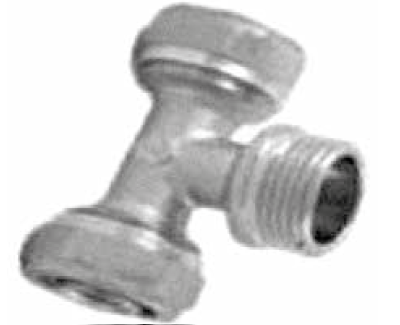

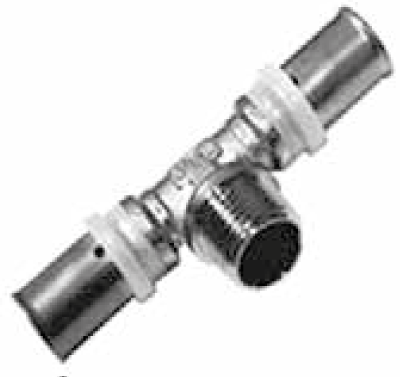

Тройник переходной НР
16x1/2x16 | 20x1/2x20 |
---|---|
20x3/4x20 | 26x3/4x26 |
26x1x26 | 32x1x32 |

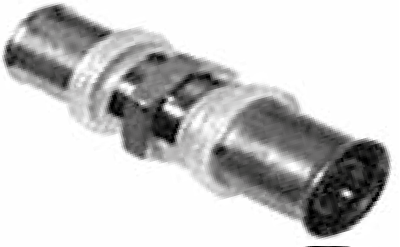

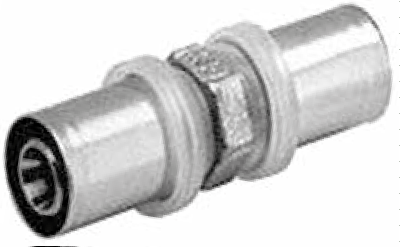

Муфта соединительная
16 | 20 |
---|---|
26 | 32 |
Муфта редукционная
20x16 | 26x16 |
---|---|
26x20 | 32x20 |
32x26 |
Муфта переходная ВР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

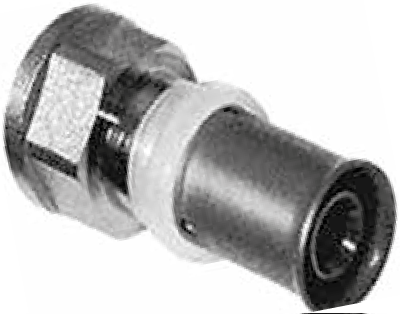

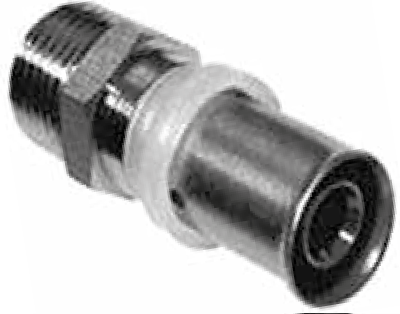

Муфта переходная НР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

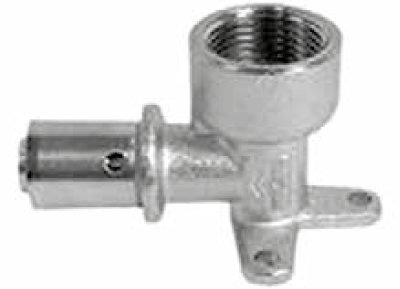

Угольник с креплением двухплоскостной
16x1/2x16 |
---|
20x1/2x20 |

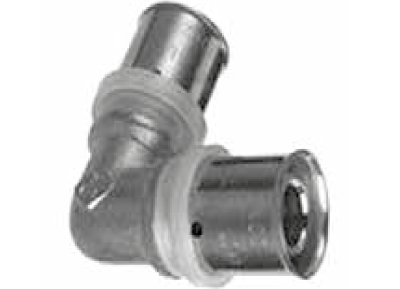

Угольник соединительный
16 | 20 |
---|---|
26 | 32 |

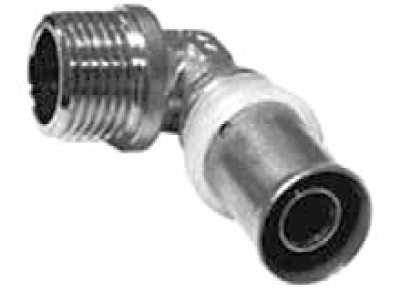

Угольник переходной НР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |

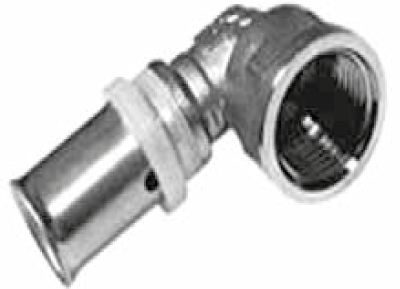

Угольник переходной ВР
16x1/2 | 16x3/4 |
---|---|
20x1/2 | 20x3/4 |
26x3/4 | 26x1 |
32x1 |
Тройник редукционный
16x20x16 | 20x16x16 | 20x16x20 | 20x20x16 |
---|---|---|---|
20x26x20 | 26x16x20 | 26x16x26 | 26x20x16 |
26x20x20 | 26x20x26 | 26x26x20 | 32x16x32 |
32x20x26 | 32x20x32 | 32x26x26 | 32x26x32 |
32x32x20 |

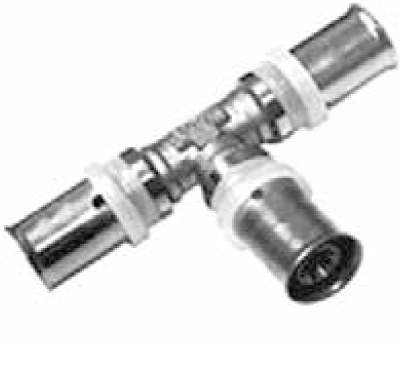

Тройник соединительный
16 |
---|
20 |
26 |
32 |
Муфта соединительная
16x1/2x16 | 20x1/2x20 |
---|---|
20x3/4x20 | 26x1/2x26 |
26x3/4x26 | 26x1x26 |
32x3/4x32 | 32x1x32 |
Муфта редукционная
16x1/2x16 | 20x1/2x20 |
---|---|
20x3/4x20 | 26x1/2x26 |
26x3/4x26 | 26x1x26 |
32x3/4x32 | 32x1x32 |
