Пожарный водопровод

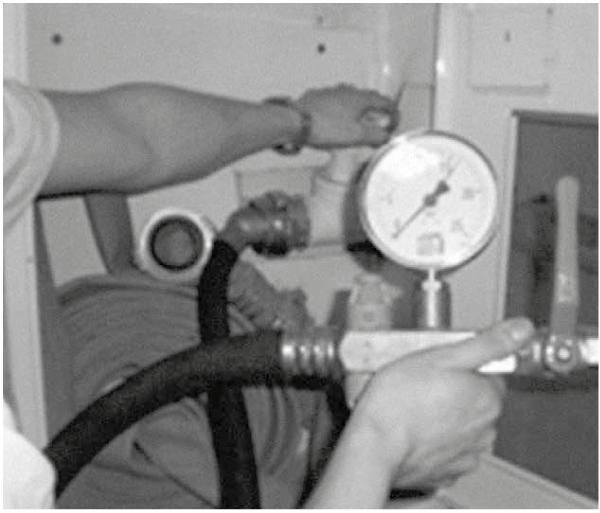

Как правило, противопожарный водопровод подключен через специальную задвижку на вводе хозяйственного водопровода. Часто этой задвижке дают название обводная. Сюда же подключаются системы водяного пожаротушения – спиклерного или дренчарного. Все пожарные краны оснащаются пожарным рукавом, который имеет такой же диаметр и длину рукава 10, 15 или 20 м. Кроме того, пожарный кран с рукавом должен также иметь пожарный ствол.

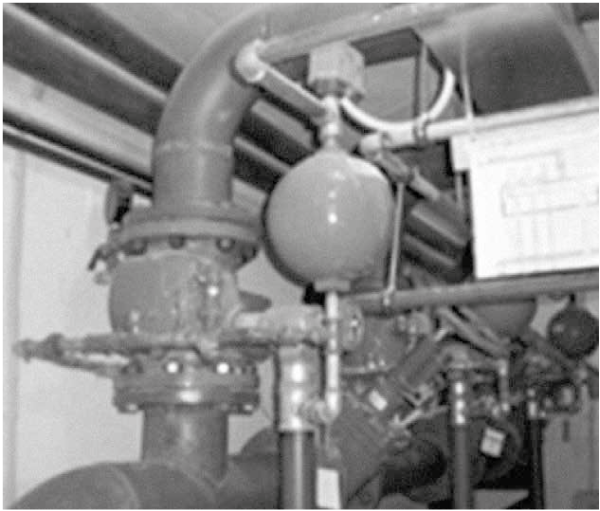

Если давление воды хозяйственного водопровода не достаточно для функционирования противопожарного водопровода, то дополнительно устанавливаются специальные повысительные насосы. Насосные установки состоят из основного насоса, резервного насоса и шкафа по управлению насосами.
Гидранты пожарные подземные
Применение
Гидранты пожарные подземные предназначены для отбора воды на пожарные нужды, протекающей в системах холодного водоснабжения при температуре от –50 до 50 °С и давлении до 10 МПа (10 кгс/см2).

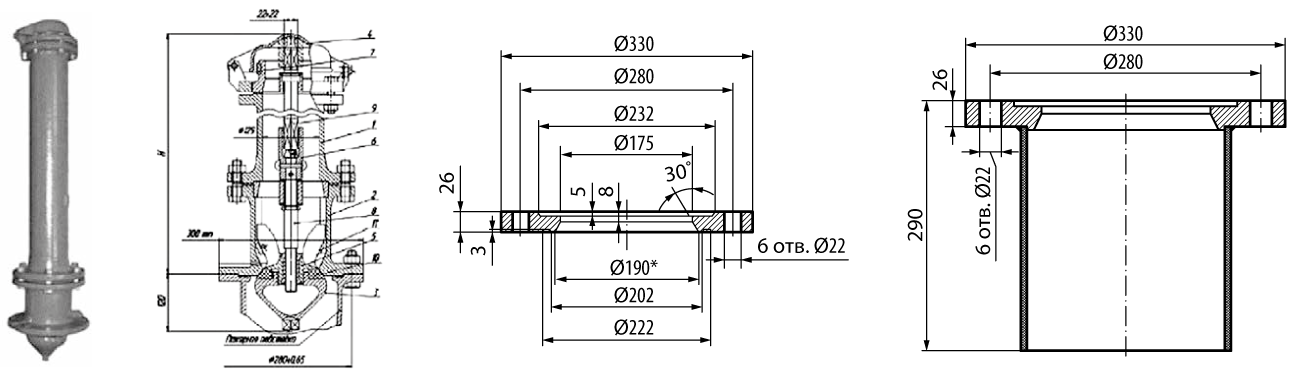

Гидрант пожарный подземный ГОСТ 8220-85 (со штоком из нержавеющей стали)
Характеристика | Значение |
---|---|
Рабочее давление Рр, МПа (кгс/см2), не более | 1(10) |
Высота гидранта Н , мм (с интервалом 250 мм) | 1250-3500 |
Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг) |
105 |
Ход клапана, мм | 24-30 |
Число оборотов штанги до полного открытия клапана | 12-15 |
Гидравлическое сопротивление в гидранте при Н=1250 мм, с 2 м -5 , не более | 1,25 х10 в 3 ст. |
Изменение гидравлического сопротивления на каждые 250 мм высоты, с 2 м -5 , не более | 0,05x10 в 3 ст. |
Полный срок службы гидранта, лет, не менее | 18 |

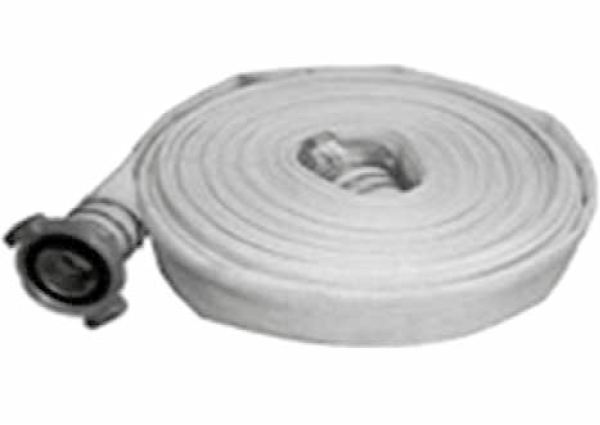

Пожарный рукав — Гибкий трубопровод, оборудованный рукавными соединительными головками и предназначенный для подачи (забора) огнетушащих веществ на расстояние.
Рукава подразделяются на всасывающие (напорно-всасывающие) и напорные.

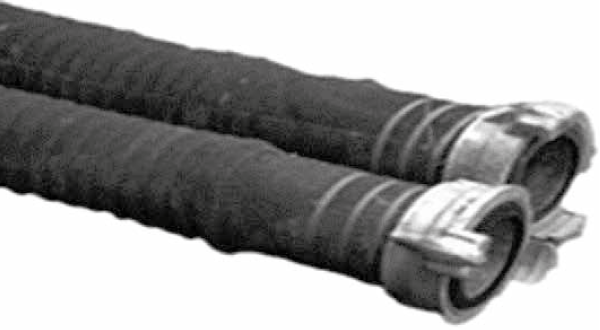

Всасывающий пожарный рукав (напорно-всасывающий) — рукав жесткой конструкции, который предназначен для отбора воды из водоисточника с помощью пожарного насоса.
Пожарные рукава напорно-всасывающие | |
---|---|
Рукава 50 мм без головок | 4 м |
Рукава 50 мм без головок | 8 м |
Рукава 50 мм без головок | 10 м |
Рукава 50 мм без головок | 20 м |
Рукава 50 мм без головок | 50 м |
Рукава 50 мм с ГР-50 | 4 м |
Рукава 50 мм с ГР-50 | 8 м |
Рукава 50 мм с ГР-50 | 10 м |
Рукава 75 мм без головок | 4 м |
Рукава 75 мм с ГР-80 | 4 м |
Рукава 100 мм без головок | 4 м |
Рукава 100 мм с ГРВ-100 | 4 м |
Рукава 125 мм без головок | 4 м |
Рукава 125 мм с ГРВ-125 | 4 м |
Рукава 150 мм без головок | 4 м |
Рукава 150 мм с ГРВ-150 | 4 м |
Рукава 200 мм без головок | 4 м |
Рукава 200 мм с ГРВ-200 | 4 м |
Хомут для всасывающего рукава | 75-125 |

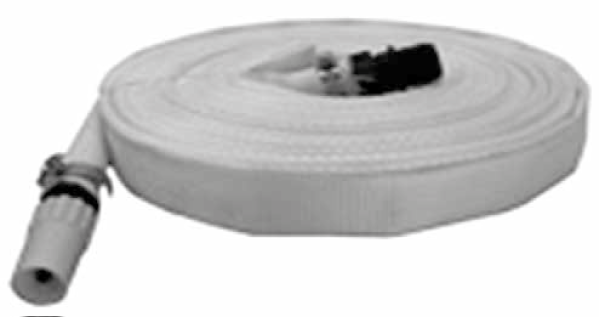

Рукава пожарные напорные для пожарного крана (1,0 МПа) |
---|
Рукав 51 мм с головками ГР-50П (пластик), 15м |
Рукав 51мм с головкой ГР-50П и стволом РС 50.01П (пласт.), 15м |
Рукав 51 мм с головками ГР-50 (ГР-50А-П), 15м |
Рукав 51 мм с головкой ГР-50 и стволом РС-50.01, 15м |
Рукав 51 мм без головок 20м |
Рукав 51 мм с головквми ГР-50П (пластик), 20м |
Рукав 51мм с головкой ГР-50П и стволом РС 50.01П (пласт.), 20м |
Рукав 51 мм с головками ГР-50А (ГР-50А-П), 20м |
Рукав 51 мм с головкой ГР-50А и стволом РС-50.01А, 20м |
Рукав 66 мм без головок, 20м |
Рукав 66 мм с головками ГР-70А (ГР-70А-П), 20м |
Рукав 66 мм с головкой ГР-70А и стволом РС 70.01А, 20м |
Рукав 77 мм без головок, 20м |
Рукав 77 мм с с головками ГР-80, 20м |
Рукава пожарные УВП (для внутриквартирного пожаротушения), пожарный кран ПК-Б |
---|
Рукав 19 мм УВП, пожарный кран ПК-Б (рукав 15м, ствол, штуцер, 2 хомута) |
Рукав 19 мм УВП-С в сумке (рукав 15м, ствол, штуцер, 2 хомута) |
Рукав 19 мм + шкаф мет. (рукав 15м, ствол, штуцер, 2 хомута) |
Шкафы пожарные предназначены для размещения в них комплекта оборудования пожарного крана на производственных объектах, в жилых и общественных зданиях. Шкафы закрепляются на стенах, выполненных из любого строительного материала. Шкафы крепятся в нише или на стене, используя крепежные отверстия в задней стенке шкафа и прижимные пластины на боковых поверхностях корпуса. Шкафы рассчитаны на эксплуатацию в помещениях при температуре от +5 до +45°С. и относительной влажности до 95%. Срок эксплуатации - не менее 10 лет.

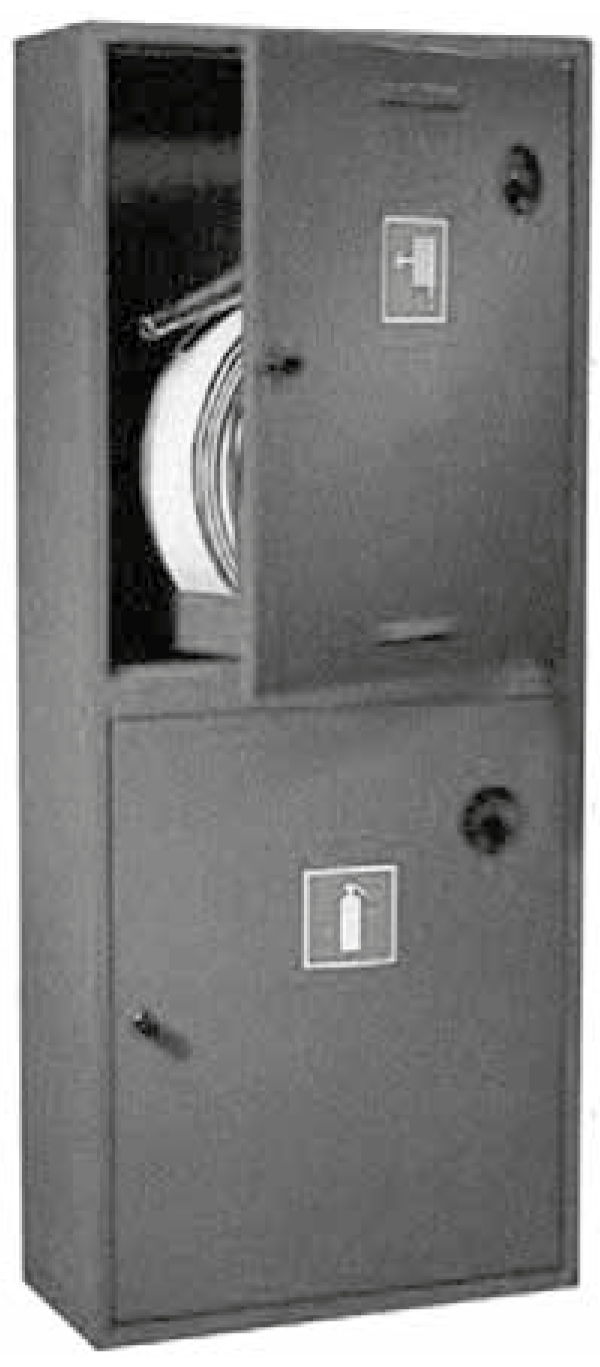

Пожарный шкаф для пожарного крана 51/66мм | ||||
---|---|---|---|---|
ШПК-310Н | навесн. | закр. | красн. НЗК/ бел. НЗБ | 540х650х230 |
откр. | красн. НОК/ бел. НОБ | 540х650х230 | ||
ШПК-310В | встроен. | закр. | красн. ВЗК/ бел. ВЗБ | 540х650х230 |
откр. | красн. ВОК/ бел. ВОБ | 540х650х230 | ||
ШПК-315Н | навесн. | закр. | красн. НЗК/ бел. НЗБ | 840х650х230 |
откр. | красн. НОК/ бел. НОБ | 840х650х230 | ||
ШПК-315В | встроен. | закр. | красн. ВЗК/ бел. ВЗБ | 840х650х230 |
откр. | красн. ВОК/ бел. ВОБ | 840х650х230 | ||
ШПК-320Н | навесн. | закр. | красн. НЗК/ бел. НЗБ | 540х1300х230 |
откр. | красн. НОК/ бел. НОБ | 540х1300х230 | ||
ШПК-320В | встроен. | закр. | красн. ВЗК/ бел. ВЗБ | 540х1300х230 |
откр. | красн. ВОК/ бел. ВОБ | 540х1300х230 | ||
ШПК-320Н-21 | навесн.(2 корз.) | закр. | красн. НЗК/ бел. НЗБ | 540х1300х230 |
откр. | красн. НОК/ бел. НОБ | 540х1300х230 | ||
ШПК-320В-21 | встроен.(2 корз.) | закр. | красн. ВЗК/ бел. ВЗБ | 540х1300х230 |
откр. | красн. ВОК/ бел. ВОБ | 540х1300х230 | ||
ШПК-320Н-12 | навесн.(2 корз.) | закр. | красн. НЗК/ бел. НЗБ | 700х1300х300 |
откр. | красн. НОК/ бел. НОБ | 700х1300х300 | ||
ШПК-320В-12 | встроен.(2 корз.) | закр. | красн. ВЗК/ бел. ВЗБ | 700х1300х300 |
откр. | красн. ВОК/ бел. ВОБ | 700х1300х300 |

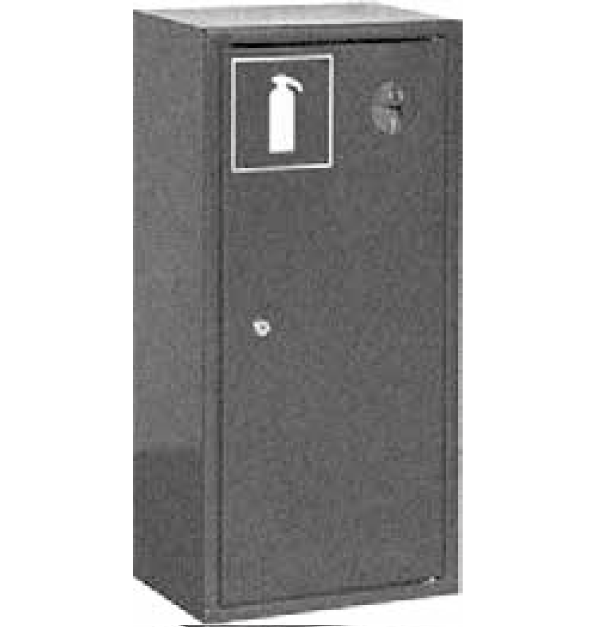

Пожарный шкаф для хранения огнетушителей металлический | ||||
---|---|---|---|---|
ШПО-102 | навесной | закрытый | красн. НЗК/ бел. НОБ | 300х730х220 |
ШПО-103 | навесной | открытый | красн. НОК/ бел. НОБ | 300х730х220 |
ШПО-106 | угловой | закрытый | красн. УЗК/ бел. УЗБ | 300х700х240 |
ШПО-107 | угловой | открытый | красн. УОК/ бел. УОБ | 300х700х240 |
ШПО-112 | навесной | закрытый | красн. НЗК/ бел. НЗБ | 600х730х220 |
ШПО-113 | навесной | открытый | красн. НОК/ бел. НОБ | 600х730х220 |
Главное предназначение рукавной головки – это соединение напорных рукавов с пожарным оборудованием или между собой.
Различают следующие типы соединительных головок:
• Головка пожарная напорная муфтовая (ГМ) – имеют внутреннюю резьбу и навинчиваются сверху на детали пожарного оборудования, тем самым обеспечивая возможность присоединения ответной части головки, смонтированной на другом оборудовании
• Головка соединительная напорная цапковая (ГЦ) – служат преимущественно для соединения с пожарным вентилем и с некоторыми типами мотопомп-насосов.
• Головка пожарная напорная рукавная (ГР) – предназначена для быстрого, прочного и герметичного соединения напорных рукавов между собой и пожарным оборудованием.
• Головка-заглушка пожарная (ГЗ) – диаметром до 125 мм требуются, чтобы закрывать входы-выходы пожарных насосов и пожарный напорный рукав. Головки пожарные этого типа запирают не использующиеся каналы подачи воды или пенного раствора.
• Головка рукавная всасывающая (ГРВ) – предназначена для быстрого, прочного и герметичного соединения всасывающих рукавов между собой и пожарным оборудованием.
• Головка муфтовая всасывающая (ГМВ) – предназначена для быстрого, прочного и герметичного соединения всасывающих рукавов между собой и пожарным оборудованием.
• Переходник Богданова ГП – предназначен для быстрого, прочного и герметичного соединения напорных рукавов разного диаметра между собой.
Таким образом, основное отличие всех вышеперечисленных рукавных головок заключается в том, что они применяются для различных типов пожарных рукавов.
Также при выборе той или иной рукавной головки следует учитывать диаметр пожарного рукава
Соединение головок между собой в рукавных линиях и с пожарным оборудованием осуществляется вручную по спиральному выступу на величину захода клычкового зажима. При необходимости дальнейшая затяжка головок должна осуществляться при помощи пожарных ключей по ГОСТ 14286-95.

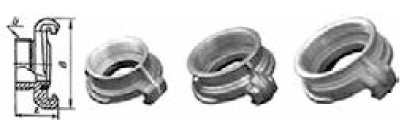

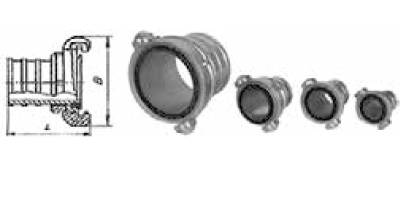

Головки соединительные рукавные ГР (ГРВ)
ГР-25*19 | ГР-25 | ГР-38*50 | ГР-50 П-П | ГР-50 А-П | ГР-50 А-А |
---|---|---|---|---|---|
ГР-70 А-П | ГР-70 | ГР-80 А-П | ГР-80 | ГР-90 | ГРВ-100 А-П |
ГРВ-100 | ГРВ-125 А-П | ГРВ-125 | ГР-150 А-П | ГР-150 | ГРВ-200 |

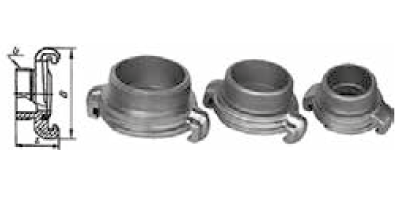

Головки соединительные цапковые ГЦ
ГЗ-50 | ГЗ-70 |
---|---|
ГЗ-80 | ГЗВ-100 |
ГЗВ-125 | ГЗВ-150 |

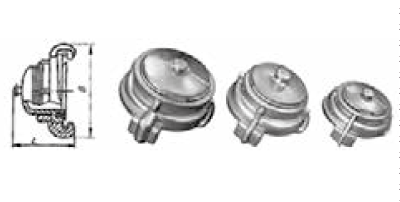

Головки заглушки ГЗ (ГЗВ)
ГЦ-50П | ГЦ-50 |
---|---|
ГЦ-70 | ГЦ-80 |
ГЦ-100 | ГЦ=150 |
Головки соединительные муфтовые ГМ (ГМВ)
ГМ-25 | ГМ-50П | ГМ-50 | ГМ-80 |
---|---|---|---|
ГМВ-100 | ГМВ-125 | ГМВ-150 | ГМВ-200 |

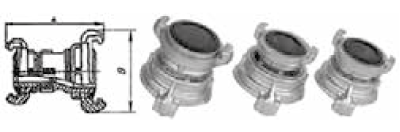

Головки переходные ГП
ГП 50*25 | ГП 50*70 | ГП 50*80 | ГП 70*80 |
---|---|---|---|
ГП 80*100 для импортных мотопомп | ГП 80*100 | ГП 80*125 | ГП 80*150 |
ГП 100*125 | ГП 100*150 | ГП 125*150 | Переход Богданов-Ротт 51 мм |
Пожарными стволами обязательно должны комплектоваться все пожарные установки на производственных объекта, в жилых и промышленных комплексах. Они позволяют существенно повышать уровень производительности, эффективно влияют на всю пожарную систему, исключая стремительное распространение огня по объекту.
В зависимости от того, какая именно разновидность ствола используется, какими именно насадками он комплектуется, можно формировать как сплошную струю, контролируя ее напор, мощность, так и распыленную. Распыленная струя позволяет единовременно обработать огромную площадь, потратив при этом небольшое количество времени.
Пожарные стволы могут работать с обыкновенной морской водой, разнообразными огнетушащими веществами, пеной, прочими составами. Благодаря качественной конструкции, можно без проблем ликвидировать возгорания даже в наиболее труднодоступных местах, на минимальном расстоянии.
Несомненно, эффективным пожарный ствол будет при условии, если при подборе будут учтены основные технические, качественные показатели, а установка будет выполнена ответственно.

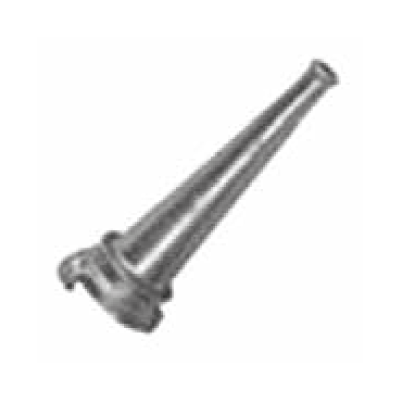

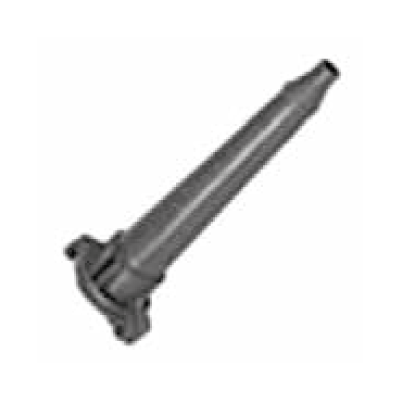

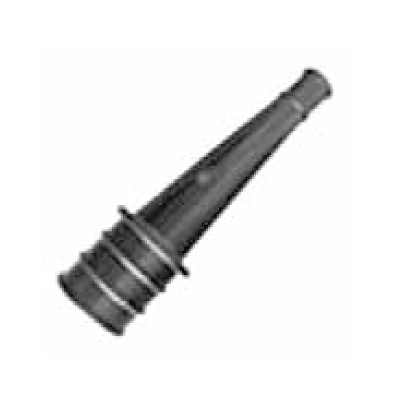

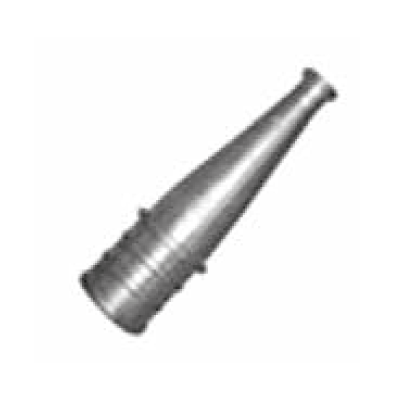

РС-50.01 П
Эти пожарные стволы изготавливаются из пластика.
РС-50.01П как правило применяются в тех местах, где велика вероятность кражи алюминиевых стволов.
РС-50.01 А
Изготавливаются из алюминия и аналогичны пожарным стволам РС-50, за исключением того, что РС-50.01А крепится к пожарному рукаву.

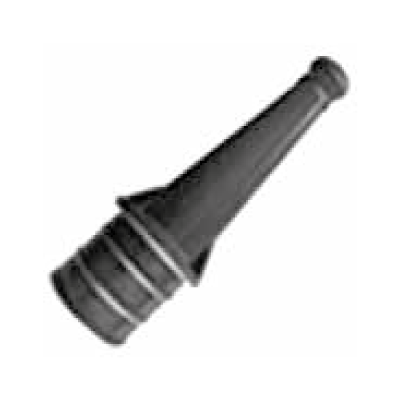

РС-50 П
Применяются в жилых домах, офисах, складах для формирования пожарных постов там, где велика вероятность кражи алюминиевых пожарных стволов.
РС-50 А
Корпус ствола изготовляется из алюминиевого сплава марок АЛ9 и АК7 (АЛ9В). Расход воды 3,6 л./сек. Дальность водяной струи - 28 м.
РС-70.01 П
Пожарный ствол РС-70.01П изготовлен из пластика и предназначен для создания и направления сплошной водной струи для тушения пожара.

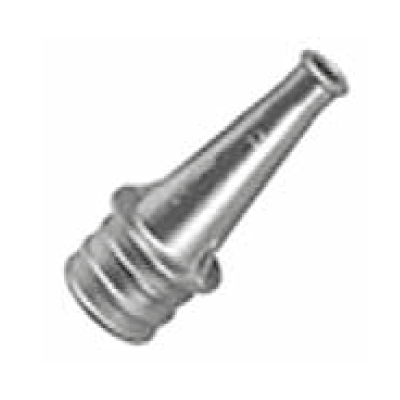

РС-70.01 А
Стволы РС-70.01 применяются в жилых домах, офисах и т. д. для внутренних пожарных кранов. Ствол РС-70.01А навязывается на пожарный рукав.
РС-70 А
Рабочее давление, 0,6 МПа(6 кгс/см2). Расход воды (0,4 МПа) - 7,4 л/с. Дальность водяной струи - 32 м. Длина ствола - 450 мм.

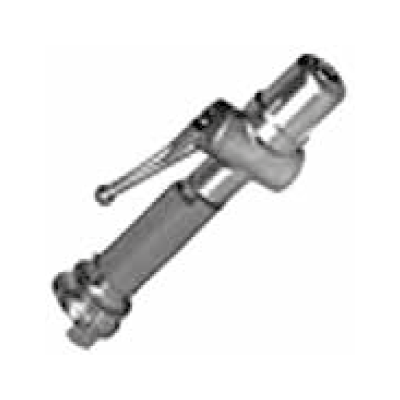

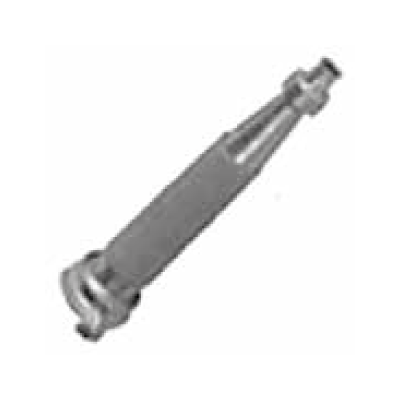

РСП-50 А

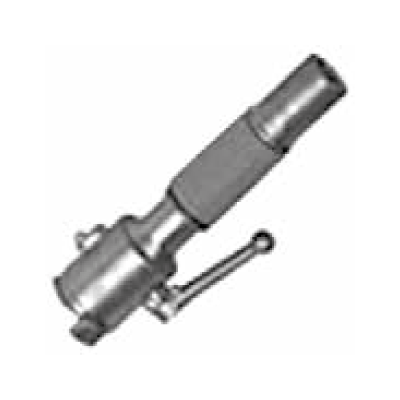

Предназначаются для направления одного из двух типов струи воды (компактный или распыленный) на очаг пожара или перекрывания потока воды.
РСП-70 А
Пожарный ствол, аналогичный РСП-50. Отличаются диаметром условного прохода патрубка и связанными с ним количественными характеристиками.

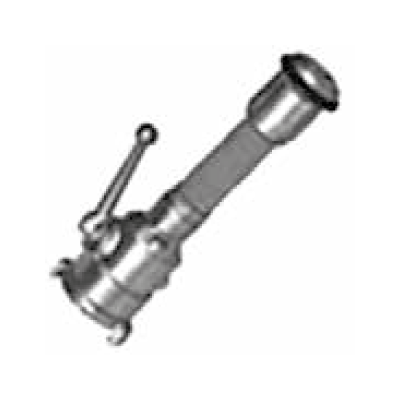

РСК-50 А

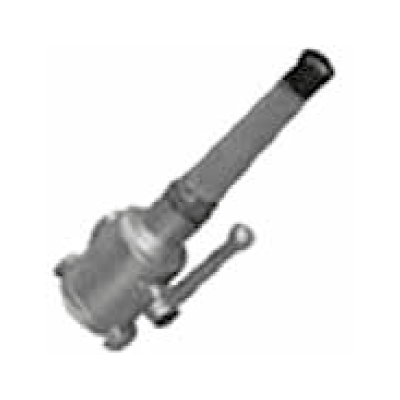

С помощью ручки этого ствола можно не только формировать один из двух типов струи или перекрывать поток, но и контролировать угол распыла.

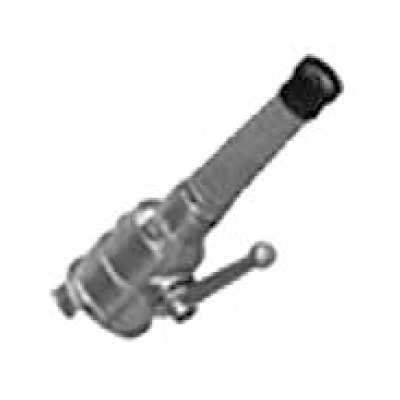

РСКЗ-70 А
Формирует компактную или распылённую струю воды с изменяющимся углом распыла на очаг пожара. Позволяет создавать защитную водяную завесу.
СРК-50
Пожарные стволы СРК-50 изготавливаются из алюминия. По назначению и функциям аналогичны РСП-50 А и отличаются только компоновкой.

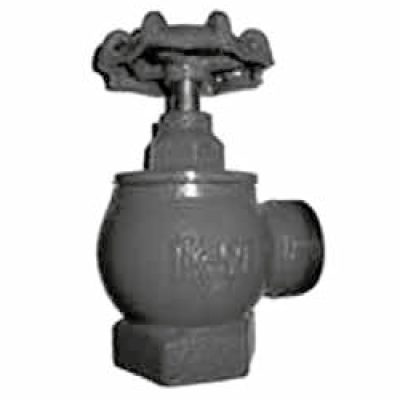

Клапана (вентили) пожарного крана устанавливаются в системах внутреннего противопожарного водопровода жилых домов, офисных зданий, магазинов, ресторанов, гостиниц и применяются для управления подачей воды с температурой до плюс 50°C и рабочим давлением 1,6 МПА (16 кг\см2) в пожарном кране.
Пожарная запорная арматура

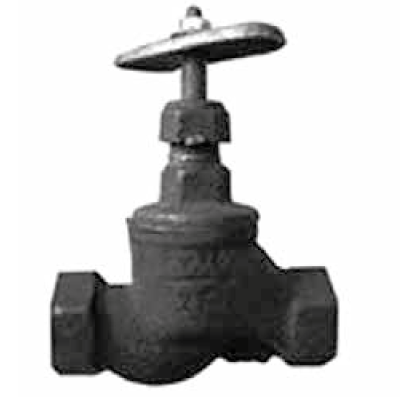

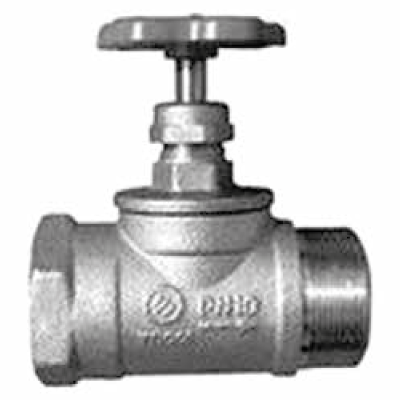

Вентиль 15Б3Р прямой |
---|
Ду-50 латунь, муфта/муфта |
Вентиль 15Б3Р прямой |
Ду-65 латунь, муфта/муфта |

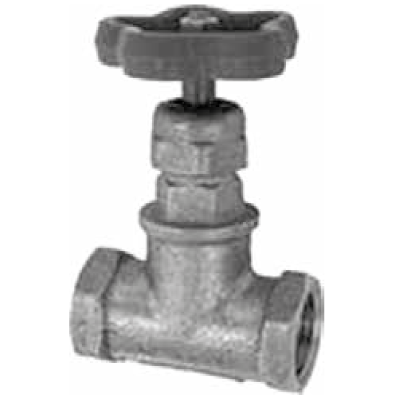

Вентиль 1Б1Р прямой |
---|
Ду-50 латунь, муфта/цапка |
Вентиль 1Б1Р прямой |
Ду-65 латунь, муфта/цапка |
Вентиль 15КЧ18П (33П) прямой |
---|
Ду-50 чугун, муфта/муфта |
Вентиль 15КЧ18П (33П) прямой |
Ду-65 чугун, муфта/муфта |

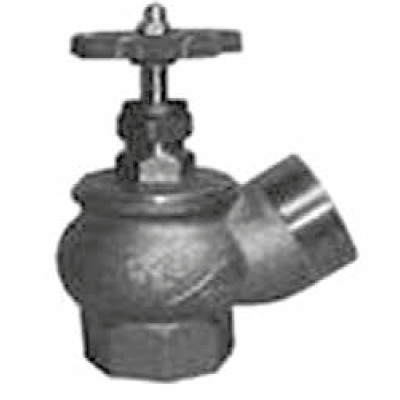

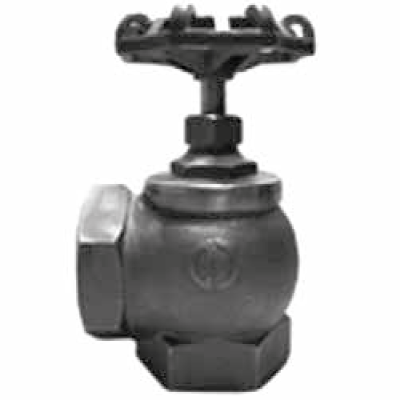

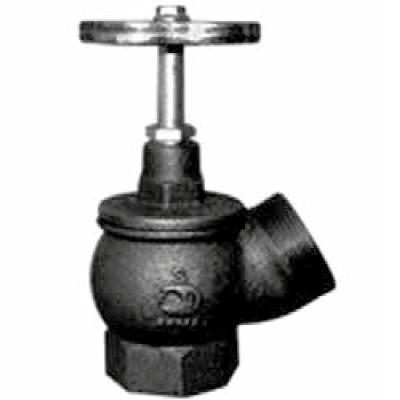

Клапан КПЛ-50 угловой |
---|
Ду-50 латунь, муфта/цапка, 125° |
Клапан КПЛ-65 угловой |
Ду-65 латунь, муфта/цапка, 125° |
Клапан AVH-50 угловой |
---|
Ду-50 латунь, муфта/муфта, 90° |
Клапан AVH-65 угловой |
Ду-65 латунь, муфта/муфта, 90° |

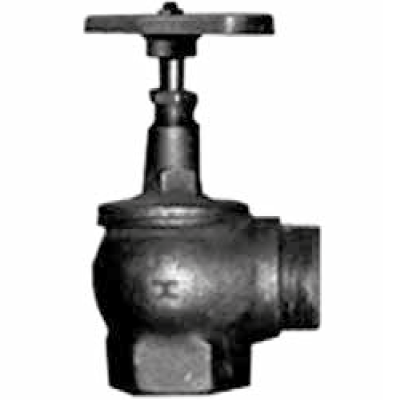

Клапан 15КЧ11Р угловой |
---|
Ду-50 чугун, муфта/цапка, 90° |
Клапан КПЧ-50 угловой |
---|
Ду-50 чугун, муфта/цапка, 125° |
Клапан КПЧ-65 угловой |
Ду-65 чугун, муфта/цапка, 125° |
Клапан РПТК-50 угловой |
---|
Ду-50 чугун муфта/цапка, 125° |
Клапан РПТК-65 угловой |
Ду-65 чугун муфта/цапка, 125° |

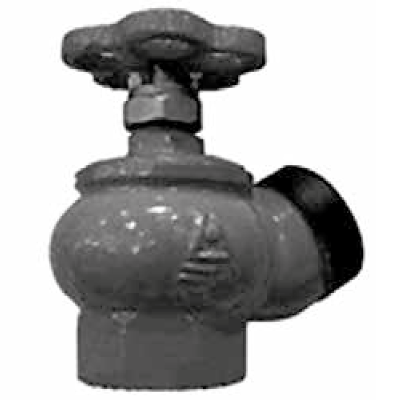

Клапан КПУ угловой |
---|
Ду-50 чугун муфта/цапка, 90° |
Клапан КПУ угловой |
Ду-65 чугун муфта/цапка, 90° |
