ПНД
Полиэтиленовые трубы (трубы ПНД)
С середины прошлого столетия развитые страны стали применять полиэтиленовые трубы (трубы ПНД) при прокладке водопроводов, газопроводов и систем канализации. Но даже полвека спустя трубы по-прежнему работают, не требуя замены. Трубы ПЭ используются для транспортировки питьевой воды, жидкостей технического назначения на промышленных объектах, в оросительных системах. Использование полиэтиленовых труб безопасно и экологично, т.к. материал труб химически устойчив к воздействиям даже агрессивных сред (растворов кислот, щелочей, солей, минеральных удобрений).
Достоинства ПНД труб:
• Долговечность: гарантированный срок службы 50 лет
• Высокая коррозионная и химическая стойкость: на внутренней поверхности труб не образуется нарост, трубы не зарастают, проход труб со временем не уменьшается. Более того, диаметр полиэтиленовых труб со временем напротив увеличивается за счет характерного для полиэтилена явления ползучести (за весь срок эксплуатации это увеличение составляет около 3%). Физические и химические свойства полиэтилена гарантируют прекрасную герметичность и высокую стабильность под воздействием агрессивных веществ, находящихся в почве и в транспортируемой среде
• Эластичность: возможно растягивание без потери свойств до 7%, допускается использование в местах с высокой сейсмической активностью, восстановление размера при замерзании и оттаивании – трубы не разрушаются, низкая вероятность разрушения под воздействием гидроударов
Энергосбережение: увеличение пропускной способности полиэтиленовой трубы, позволяет снижать затраты электроэнергии на 5-8% на перекачивание воды по трубопроводу
• Токсикологическая и бактериологическая безопасность: внутренний слой не отдает воде вредных примесей, гладкая внутренняя поверхность не позволяет скапливаться микробам, отсутствует ржавчина
• Низкая теплопроводность: тепловые потери минимальны, не образуется конденсат на наружной поверхности труб
• Бестраншейная технология восстановления (санации) и прокладки водопроводных и водоотводящих сетей, под которыми понимаются технологии прокладки, замены, ремонта и обнаружения дефектов в подземных коммуникациях различного назначения с минимальным вскрытием земной поверхности
• Использование полиэтиленовых труб при строительстве подводных трубопроводов. В отличие от работы с металлическими трубами, в данном случае весь комплекс монтажных работ проводится на берегу, что несравнимо облегчает и удешевляет строительство. Затем производится постепенное затопление уже готового трубопровода из полиэтиленовых труб, снабженного балластными грузами
• Легкий вес: удобство хранения, транспортировки и монтажных работ
• Простота монтажа и эксплуатации: трубы поставляются в бухтах - небольшое число стыковых соединений; высокая гибкость; для соединения используются компрессионные фитинги – не требуется сварочный аппарат, трубы больших диаметров свариваются встык, сварка не требует больших материальных или физических затрат, легко выполняется бригадой из 2х человек; возможность многократного перемонтажа трубопроводов из труб ПНД при низких затратах, не требуют постоянного обслуживания.
Расчетная масса и толщина стенки
Марка ПЭ | SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S 20 | S 16 | S 12,5 | S 10 | S 8,3 | S 8 | ||||||||
ПЭ 63 | PN 2,5 | PN 3,2 | PN 4 | PN 5 | PN 6 | PN 6,3 | |||||||
ПЭ 80 | PN 3,2 | PN 4 | PN 5 | PN 6,3 | PN 7,5 | PN 8 | |||||||
ПЭ 100 | PN 4 | PN 5 | PN 6,3 | PN 8 | PN 9,5 | PN 10 | |||||||
DN | вес | ст. | вес | ст. | вес | ст. | вес | ст. | вес | ст. | вес | ст. | DN |
10 | - | - | - | - | - | - | - | - | - | - | - | - | 10 |
12 | - | - | - | - | - | - | - | - | - | - | - | - | 12 |
16 | - | - | - | - | - | - | - | - | - | - | - | - | 16 |
20 | - | - | - | - | - | - | - | - | - | - | - | - | 20 |
25 | - | - | - | - | - | - | - | - | - | - | - | - | 25 |
32 | - | - | - | - | - | - | - | - | - | - | 0,193 | 2 | 32 |
40 | - | - | - | - | - | - | 0,244 | 2 | 0,281 | 2,3 | 0,292 | 2,4 | 40 |
50 | - | - | - | - | 0,308 | 2 | 0,3699 | 2,4 | 0,436 | 2,9 | 0,449 | 3 | 50 |
63 | - | - | 0,392 | 2 | 0,488 | 2,5 | 0,573 | 3 | 0,682 | 3,6 | 0,715 | 3,8 | 63 |
75 | 0,469 | 2 | 0,543 | 2,3 | 0,668 | 2,9 | 0,821 | 3,6 | 0,97 | 4,3 | 1,01 | 4,5 | 75 |
90 | 0,63 | 2,2 | 0,782 | 2,8 | 0,969 | 3,5 | 1,18 | 4,3 | 1,4 | 5,1 | 1,45 | 5,4 | 90 |
110 | 0,93 | 2,7 | 1,16 | 3,4 | 1,42 | 4,2 | 1,77 | 5,3 | 2,07 | 6,3 | 2,16 | 6,6 | 110 |
125 | 1,22 | 3,1 | 1,5 | 3,9 | 1,83 | 4,8 | 2,26 | 6 | 2,66 | 7,1 | 2,75 | 7,4 | 125 |
140 | 1,53 | 3,5 | 1,87 | 4,3 | 2,31 | 5,4 | 2,83 | 6,7 | 3,35 | 8 | 3,46 | 8,3 | 140 |
160 | 1,98 | 4 | 2,41 | 4,9 | 3,03 | 6,2 | 3,71 | 7,7 | 4,35 | 9,1 | 4,51 | 9,5 | 160 |
180 | 2,47 | 4,4 | 3,05 | 5,5 | 3,78 | 6,9 | 4,66 | 8,6 | 5,47 | 12,2 | 5,71 | 10,7 | 180 |
200 | 3,03 | 4,9 | 3,82 | 6,2 | 4,68 | 7,7 | 5,77 | 9,6 | 6,78 | 11,4 | 7,04 | 11,9 | 200 |
225 | 3,84 | 5,5 | 4,76 | 6,9 | 5,88 | 8,6 | 7,29 | 10,8 | 8,55 | 12,8 | 8,94 | 13,4 | 225 |
250 | 4,81 | 6,2 | 5,9 | 7,7 | 7,29 | 9,6 | 8,92 | 11,9 | 10,6 | 14,2 | 11 | 14,8 | 250 |
280 | 5,96 | 6,9 | 7,38 | 8,6 | 9,09 | 10,7 | 11,3 | 13,4 | 13,2 | 15,9 | 13,8 | 16,6 | 280 |
315 | 7,49 | 7,7 | 9,35 | 9,7 | 11,6 | 12,1 | 14,2 | 15 | 16,7 | 17,9 | 17,4 | 18,7 | 315 |
355 | 9,53 | 8,7 | 11,8 | 10,9 | 14,6 | 13,6 | 18 | 16,9 | 21,2 | 20,1 | 22,2 | 21,1 | 355 |
400 | 12,1 | 9,8 | 15,1 | 12,3 | 18,6 | 15,3 | 22,9 | 19,1 | 26,9 | 22,7 | 28 | 23,7 | 400 |
450 | 15,2 | 11 | 19 | 13,8 | 23,5 | 17,2 | 29 | 21,5 | 34 | 25,5 | 35,5 | 26,7 | 450 |
500 | 19 | 12,3 | 23,4 | 15,3 | 29 | 19,1 | 35,8 | 23,9 | 42 | 28,3 | 43,9 | 29,7 | 500 |
560 | 23,6 | 13,7 | 29,4 | 17,2 | 36,3 | 21,4 | 44,8 | 26,7 | 52,6 | 31,7 | 55 | 33,2 | 560 |
630 | 29,9 | 15,4 | 37,1 | 19,3 | 46 | 24,1 | 56,5 | 30 | 66,6 | 35,7 | 69,6 | 37,4 | 630 |
710 | 38,1 | 17,4 | 47,3 | 21,8 | 58,5 | 27,2 | 72,1 | 33,9 | 84,7 | 40,2 | 88,4 | 42,1 | 710 |
800 | 48,3 | 19,6 | 59,9 | 24,5 | 74,1 | 30,6 | 91,4 | 38,1 | 108 | 45,3 | 112 | 47,4 | 800 |
900 | 60,9 | 22 | 75,9 | 27,6 | 93,8 | 34,4 | 116 | 42,9 | 136 | 51 | 142 | 53,3 | 900 |
1000 | 75,4 | 24,5 | 93,5 | 30,6 | 116 | 38,2 | 143 | 47,7 | 168 | 56,6 | 175 | 59,3 | 1000 |
1200 | 108 | 29,4 | 134 | 36,7 | 167 | 45,9 | 206 | 57,2 | 242 | 68 | 252 | 71,1 | 1200 |
1400 | 148 | 34,3 | 183 | 42,9 | 227 | 53,5 | 280 | 66,7 | - | - | - | - | 1400 |
1600 | 193 | 39,2 | 239 | 49 | 296 | 61,2 | - | - | - | - | - | - | 1600 |
Марка ПЭ | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
S 6,3 | S 5 | S 4 | S 3,2 | S 2,5 | |||||||
ПЭ 63 | PN 8 | PN 10 | PN 12,5 | PN 15 | PN 20 | ||||||
ПЭ 80 | PN 10 | PN 12,5 | PN 16 | PN 20 | PN 25 | ||||||
ПЭ 100 | PN 12,5 | PN 16 | PN 20 | PN 25 | - | ||||||
DN | вес | ст. | вес | ст. | вес | ст. | вес | ст. | вес | ст. | DN |
10 | - | - | - | - | - | - | - | - | 0,051 | 2 | 10 |
12 | - | - | - | - | - | - | - | - | 0,064 | 2 | 12 |
16 | - | - | - | - | 0,09 | 2 | 0,102 | 2,3 | 0,115 | 2,7 | 16 |
20 | - | - | 0,116 | 2 | 0,132 | 2,3 | 0,162 | 3 | 0,18 | 3,4 | 20 |
25 | 0,148 | 2 | 0,169 | 2,3 | 0,198 | 2,8 | 0,24 | 3,5 | 0,277 | 4,2 | 25 |
32 | 0,229 | 2,4 | 0,277 | 3 | 0,325 | 3,6 | 0,385 | 4,4 | 0,453 | 5,4 | 32 |
40 | 0,353 | 3 | 0,427 | 3,7 | 0,507 | 4,5 | 0,6 | 5,5 | 0,701 | 6,7 | 40 |
50 | 0,545 | 3,7 | 0,663 | 4,6 | 0,786 | 5,6 | 0,935 | 6,9 | 1,47 | 8,3 | 50 |
63 | 0,869 | 4,7 | 1,05 | 5,8 | 1,25 | 7,1 | 1,47 | 8,6 | 1,73 | 10,5 | 63 |
75 | 1,23 | 5,6 | 1,46 | 6,8 | 1,76 | 8,4 | 2,09 | 10,3 | 2,45 | 12,5 | 75 |
90 | 1,76 | 6,7 | 2,12 | 8,2 | 2,54 | 10,1 | 3 | 12,3 | 3,52 | 15 | 90 |
110 | 2,61 | 8,1 | 3,14 | 10 | 3,78 | 12,3 | 4,49 | 15,1 | 5,25 | 18,3 | 110 |
125 | 3,37 | 9,2 | 4,08 | 11,4 | 4,87 | 14 | 5,78 | 17,1 | 6,77 | 20,8 | 125 |
140 | 4,22 | 10,3 | 5,08 | 12,7 | 6,12 | 15,7 | 7,27 | 19,2 | 8,49 | 23,3 | 140 |
160 | 5,5 | 11,8 | 6,67 | 14,6 | 7,97 | 17,9 | 9,46 | 21,9 | 11,1 | 26,6 | 160 |
180 | 6,98 | 13,3 | 8,43 | 16,4 | 10,1 | 20,1 | 12 | 24,6 | 14 | 29,9 | 180 |
200 | 8,56 | 14,7 | 10,4 | 18,2 | 12,5 | 22,4 | 14,8 | 27,4 | 17,3 | 33,2 | 200 |
225 | 10,9 | 16,6 | 13,2 | 20,5 | 15,8 | 25,2 | 18,7 | 30,8 | 21,9 | 37,4 | 225 |
250 | 13,4 | 18,4 | 16,2 | 22,7 | 19,4 | 27,9 | 23,1 | 34,2 | 27 | 41,5 | 250 |
280 | 16,8 | 20,6 | 20,3 | 25,4 | 24,4 | 31,3 | 28,9 | 38,3 | 33,9 | 46,5 | 280 |
315 | 21,3 | 23,2 | 25,7 | 28,6 | 30,8 | 35,2 | 36,6 | 43,1 | 42,8 | 52,3 | 315 |
355 | 27 | 26,1 | 32,6 | 32,2 | 39,2 | 39,7 | 46,4 | 48,5 | 54,4 | 59 | 355 |
400 | 34,2 | 29,4 | 41,4 | 36,3 | 49,7 | 44,7 | 59 | 54,7 | 69 | 66,4 | 400 |
450 | 43,3 | 33,1 | 52,4 | 40,9 | 62,9 | 50,3 | 74,6 | 61,5 | - | - | 450 |
500 | 53,5 | 36,8 | 64,7 | 45,4 | 77,5 | 55,8 | 92,1 | 68,3 | - | - | 500 |
560 | 67,1 | 41,2 | 81 | 50,8 | 97,3 | 62,5 | - | - | - | - | 560 |
630 | 84,8 | 46,3 | 103 | 57,2 | 123 | 70,3 | - | - | - | - | 630 |
710 | 108 | 52,2 | 131 | 64,58 | - | - | - | - | - | - | 710 |
800 | 137 | 58,8 | - | 72,6 | - | - | - | - | - | - | 800 |
900 | 173 | 66,1 | - | - | - | - | - | - | - | - | 900 |
1000 | 214 | 73,5 | - | - | - | - | - | - | - | - | 1000 |
1200 | - | - | - | - | - | - | - | - | - | - | 1200 |
1400 | - | - | - | - | - | - | - | - | - | - | 1400 |
1600 | - | - | - | - | - | - | - | - | - | - | 1600 |
Подразделяют следующие типы фитингов для ПНД труб:
1. Компрессионные фитинги обладают возможностью многократного использования. Используются для ПНД труб небольшого диаметра (до 110 мм).
2. Литые фитинги (СПИГОТ) производятся способом литья полиэтилена под низким давлением. Соединяются литые фитинги методом сварки встык или с помощью электрофузионных фитингов.

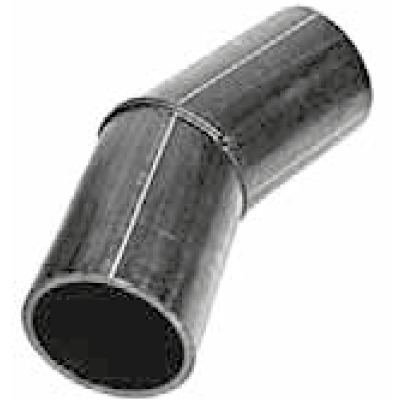

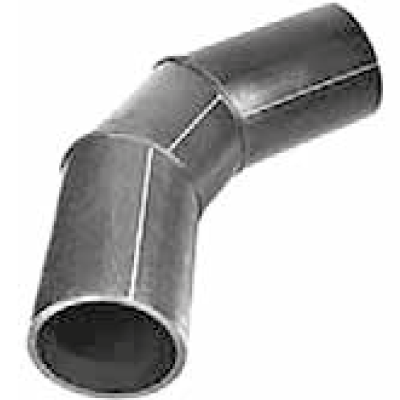

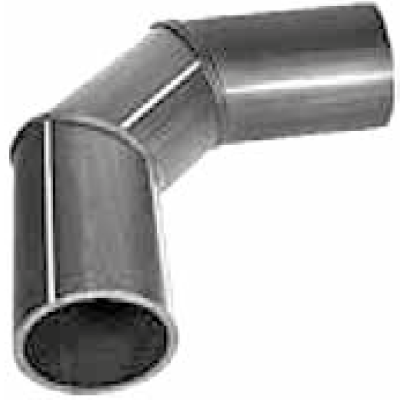

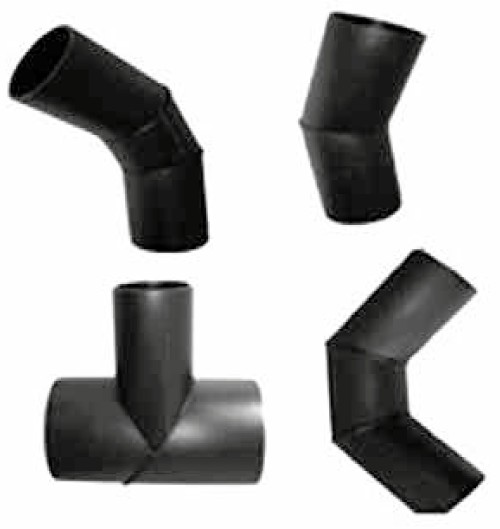

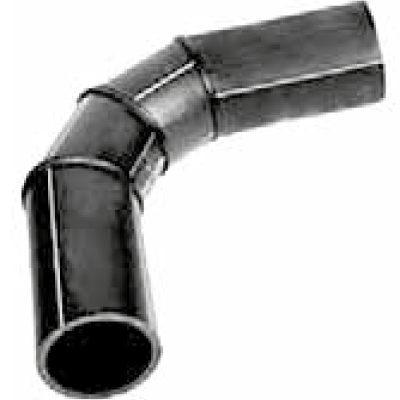

3. Сварные (сегментные) фитинги производятся из отрезков (сегментов) ПНД труб при помощи сварки встык.

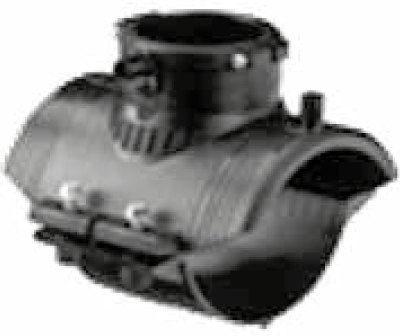

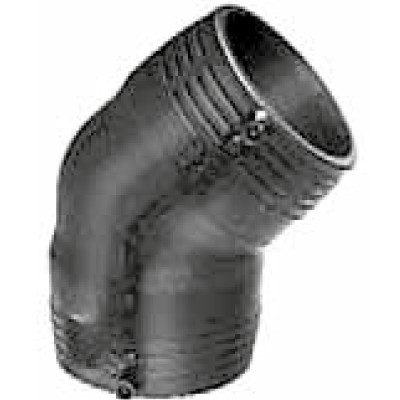

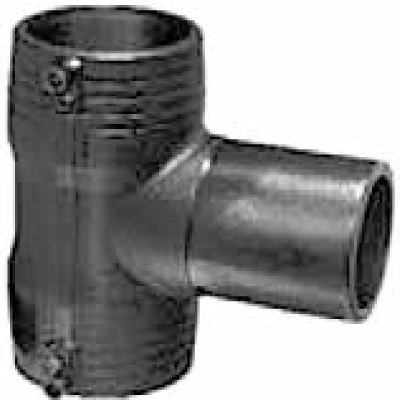

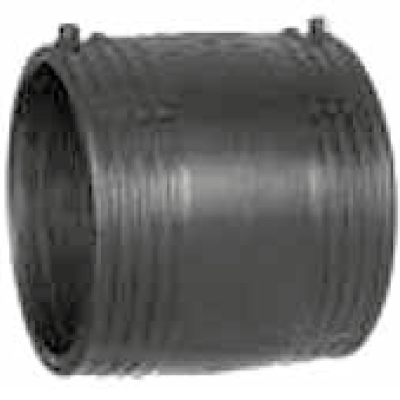

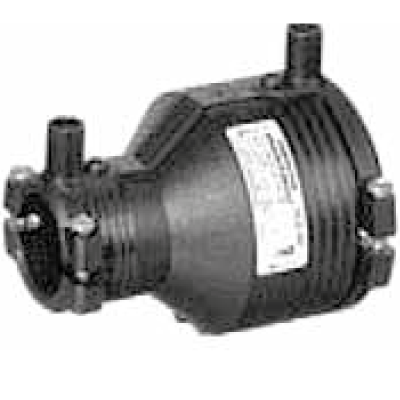

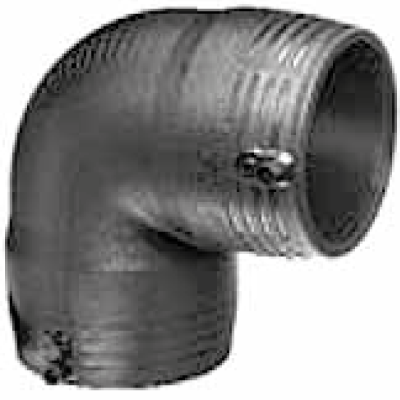

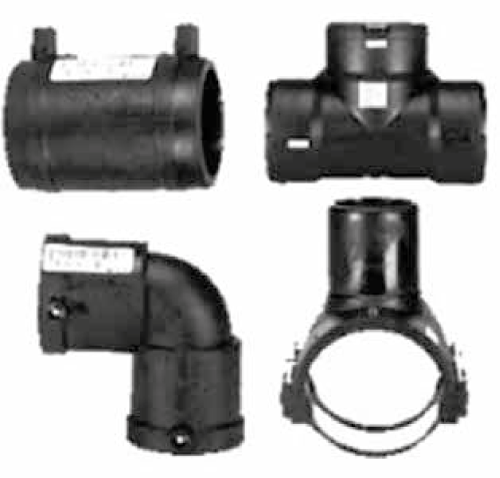

4. Электросварные (электрофузионные) фитинги с закладными электронагревателями, используются для стыка ПНД труб и фитингов в местах, где сварка встык невозможна.
Компрессионные фитинги
Компрессионные фитинги для полиэтиленовых труб используются при монтаже и ремонте трубопроводов из полиэтилена, транспортирующих питьевую воду, техническую воду в системах орошения, в качестве герметичных кабельных каналов, при этом компрессионные фитинги ПНД позволяют быстро и надежно соединить полиэтиленовые трубы без применения сварочного оборудования.
Фитинги компрессионные предполагают спрессовку обжимного кольца на трубе, за счет которого достигается герметичность между монтируемыми деталями. Достоинством применения обжимных фитингов является простой и быстрый монтаж, возможность многократного использования, устойчивость к коррозии, надежность соединения, прочность которого может превышать данный показатель для самого трубопровода.
Широкий ассортимент полиэтиленовых компрессионных фитингов позволяет быстро и без специального сварочного и монтажного оборудования собрать любой герметичный трубопровод.
Компрессионные фитинги состоят из пяти элементов: корпуса, уплотнительного кольца, зажимного кольца, запрессовывающей втулки и крышки-гайки. Герметичность соединения обеспечивается упругим уплотнительным резиновым кольцом, которое удерживается запрессовывающейся втулкой. В свою очередь, зажимное кольцо, изготовленное из материала с высокими зацепляющими свойствами, предотвращает самопроизвольное развинчивание при вибрациях и гидроударах в системах, позволяет выдерживать большие односторонние осевые нагрузки и рывки. Резиновое уплотнительное кольцо обеспечивает надежную герметизацию трубы, даже при ее перегибах.
1. Накидная гайка: полипропилен сополимер (РРRC) с высокой степенью устойчивости и защитой от УФ-излучения,
2. Цанга: белый полиацетат,
3. Уплотняющее резиновое кольцо: нитриловая резина (NBR),
4. Упорная втулка,
5. Корпус: полипропилен сополимер (РРRC) с высокой степенью устойчивости и защитой от УФ-излучения.
Резьбовые соединения, начиная с R. 1.1/4» комлектуются уплотняющим металлическим кольцом. Рабочее давление при температуре 20 °С и диаметром от 20 мм до 63 мм - 16 бар, от 75 мм до 110 - 10 бар

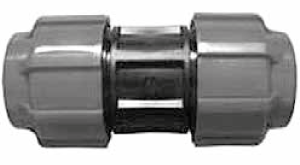

Муфта соединительная разъемная
20 | 25 | 32 |
---|---|---|
40 | 50 | 63 |
75 | 90 | 110 |

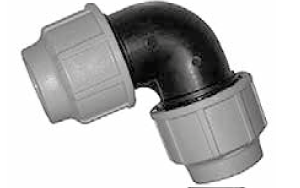

Отвод разъемный
20 | 25 | 32 |
---|---|---|
40 | 50 | 63 |
75 | 90 | 110 |

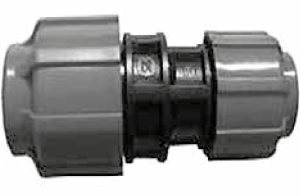

Муфта переходная разъемная
25х20 | 32х20 |
---|---|
32х25 | 40х25 |
40х32 | 50х32 |
50х40 | 63х40 |
63х50 | 90х63 |

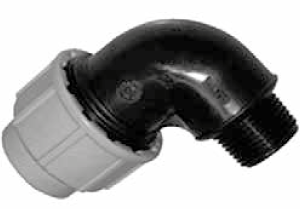

Отвод разъемный (нар.р.)
20х1/2’’ | 20x3/4’’ |
---|---|
25x1/2’’ | 25x3/4’’ |
25x1’’ | 32x3/4’’ |
32x1’’ | 40x1’’ |
40x1.1/4’’ | 50x1.1/2’’ |
63x1.1/2’’ | 63x2’’ |

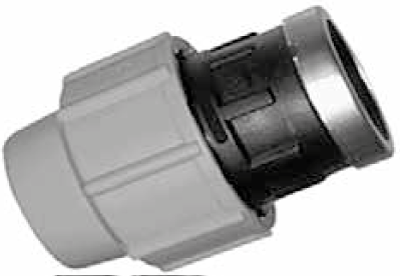

Муфта переходная разъемная (вн.р.)
20x1/2’’ | 20x3/4’’ | 25x1/2’’ | 25x3/4’’ | 25x1’’ |
---|---|---|---|---|
32x3/4’’ | 32x1’’ | 40x1’’ | 40x1.1/4’’ | 50x1.1/4’’ |
50x1.1/2’’ | 63x2’’ | 90x3’’ |

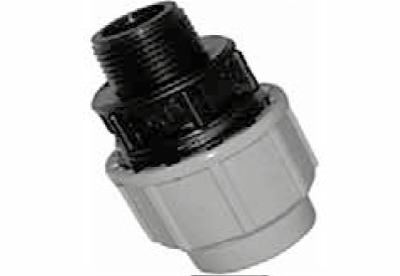

Муфта переходная разъемная (нар.р.)
20x1/2’’ | 20x3/4’’ | 25x1/2’’ | 25x3/4’’ | 25x1’’ | 32x3/4’’ |
---|---|---|---|---|---|
32x1’’ | 32x1.1/4’’ | 40x1’’ | 40x1.1/4’’ | 40x1.1/2’’ | 50x1.1/4’’ |
50x1.1/2’’ | 50x2’’ | 63x2’’ | 90x3’’ |

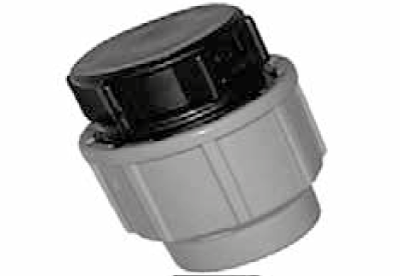

Заглушка
20 | 25 |
---|---|
32 | 40 |
63 | 75 |
90 | 110 |

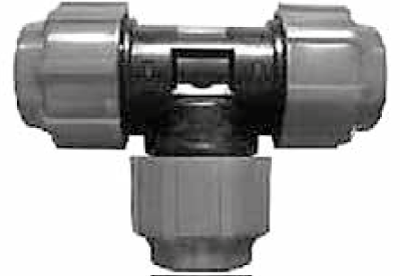

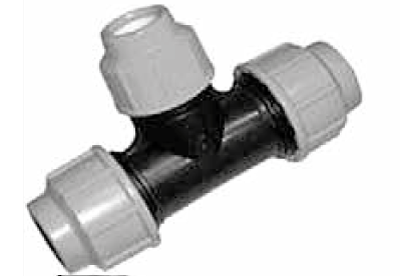

Тройник разъемный
20 | 25 |
---|---|
32 | 40 |
50 | 63 |
90 |

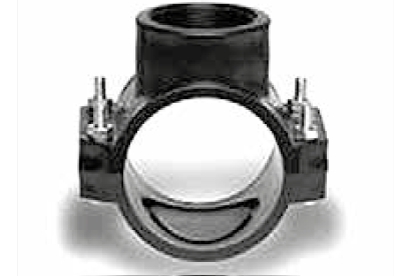

Седелка - болт
25x1/2’’ | 25x3/4’’ | 32x1/2’’ | 32x3/4’’ | 32x1’’ |
---|---|---|---|---|
40x3/4’’ | 40x1’’ | 50x3/4’’ | 50x1’’ | 50x1.1/4’’ |
63x3/4’’ | 63x1’’ | 63x1.1/2’’ | 75x1/2’’ | 75x1’’ |
75x1.1/4’’ | 75x1.1/2’’ | 75x2’’ | 90x1/2’’ | 90x3/4’’ |
90x1’’ | 90x1.1/4’’ | 90x1.1/2’’ | 90x2’’ | 110x1/2’’ |
110x3/4’’ | 110x1’’ | 110x1.1/2’’ | 110x2’’ | 110x2.1/2’’ |
110x3’’ | 125x3/4’’ | 125x1’’ | 125x1.1/4’’ | 125x2’’ |
140x1’’ | 160x1/2’’ | 160x3/4’’ | 160x1’’ | 160x1.1/4’’ |
160x2’’ | 160x3’’ |

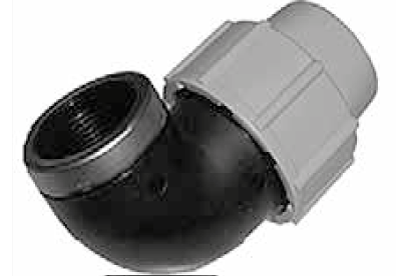

Отвод разъемный (вн.р.)
20x1/2’’ | 20x3/4’’ | 25x1/2’’ | 25x3/4’’ | 25x1’’ |
---|---|---|---|---|
32x3/4’’ | 32x1’’ | 40x1’’ | 40x1.1/4’’ | 50x1.1/4’’ |
50x1.1/2’’ | 63x1.1/2’’ | 63x2’’ | 90x3’’ |
Тройник переходной разъемный
20x25x20 | 25x20x25 | 32x20x32 | 32x25x32 |
---|---|---|---|
40x25x40 | 40x32x40 | 50x32x50 | 50x40x50 |
63x32x63 | 63x40x63 | 63x50x63 |

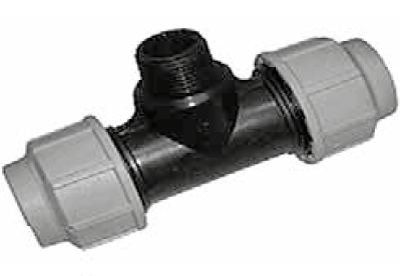

Тройник переходной разъемный (нар.р.)
20x1/2’’ | 20x3/4’’ | 25x1/2’’ | 25x3/4’’ | 25x1’’ |
---|---|---|---|---|
32x3/4’’ | 32x1’’ | 40x1’’ | 40x1.1/4’’ | 50x1.1/4’’ |
50x1.1/2’’ | 63x1.1/2’’ | 63x2’’ |

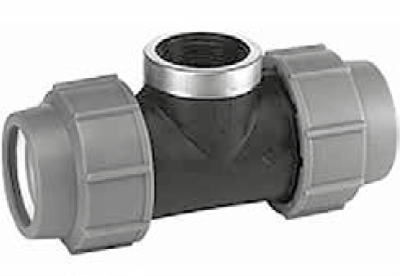

Тройник переходной разъемный (вн.р.)
20x1/2’’ | 20x3/4’’ | 25x1/2’’ | 25x3/4’’ | 25x1’’ |
---|---|---|---|---|
32x3/4’’ | 32x1’’ | 40x1’’ | 40x1.1/4’’ | 50x1.1/4’’ |
50x1.1/2’’ | 63x1.1/2’’ | 63x2’’ |

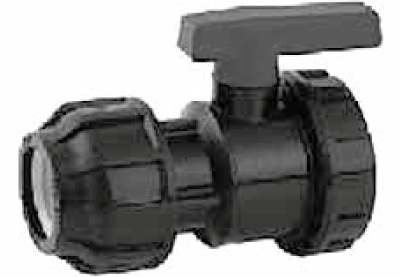

Кран шаровой (вн./нар.)
1’’x1’’ | 1.1/4’’x1.1/4’’ | 1.1/2’’x1.1/2’’ | 2’’x2’’ |
---|

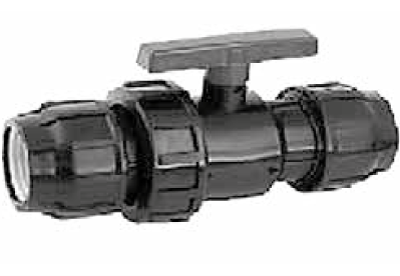

Кран шаровой муфта-муфта
40x40 | 50x50 | 63x63 |
---|

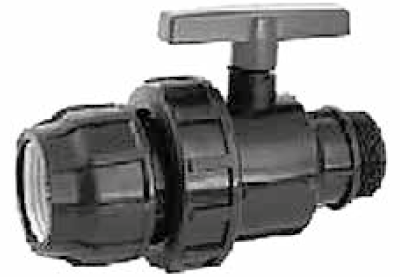

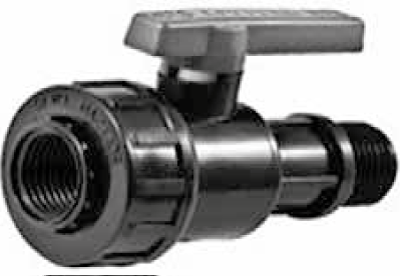

Кран шаровой муфта - нар.р.
40x1’’ | 40x1.1/4’’ | 50x1.1/2’’ | 63x1.1/2’’ | 63x2’’ |
---|

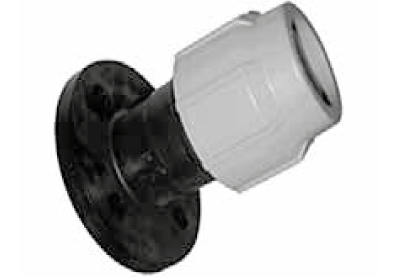

Фланцевое соединение
50x1.1/2’’ | 50x2’’ | 63x2’’ | 63x2.1/2’’ |
---|---|---|---|
75x2.1/2’’ | 90x3’’ | 90x4’’ | 110x4’’ |
Кран шаровой муфта - вн.р.
32x3/4’’ | 32x1’’ | 40x1’’ | 40x1.1/4’’ |
---|---|---|---|
50x1.1/4’’ | 50x1.1/2’’ | 63x1.1/2’’ | 63x2’’ |

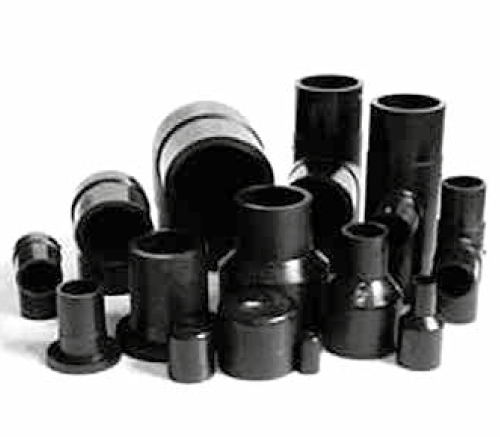

Литые фитинги ПНД (СПИГОТ) – это соединительные детали, которые предназначены для соединения полиэтиленовых труб марок ПЭ-80 и ПЭ-100, еще такие фитинги называют фитинги СПИГОТ. Литые фитинги ПНД производятся из полиэтилена низкого давления (ПНД) с величиной MRS 8,0 МПа (полиэтилен ПЭ80) и MRS 10,0 МПа (полиэтилен ПЭ100), где MRS-минимальная длительная прочность. Полиэтиленовые литые фитинги изготавливаются на шнековом оборудовании методом литья под давлением с дальнейшей механической обработкой. Литые фитинги из полиэтилена низкого давления производятся с диаметрами от 16 мм до 1200 мм, которые полностью соответствуют диаметру выпускаемых ПНД труб ПЭ80 и ПЭ100.
Литые полиэтиленовые фитинги предназначены для соединения ПНД труб в местах, где они изменяют своё направление, при разветвлении и повороте, в местах где трубы соединяются с различной трубопроводной арматурой, а так же в случае изменения диаметра трубопровода. Соединение полиэтиленовых труб с литыми фитингами ПНД осуществляется методом сварки встык, с помощью специального сварочного аппарата для стыковой сварки. Так же существует еще один способ соединения труб из полиэтилена с литыми фитингами, это соединение с помощью сварочного аппарата для электромуфтовой сварки с использованием электрофузионных фитингов.

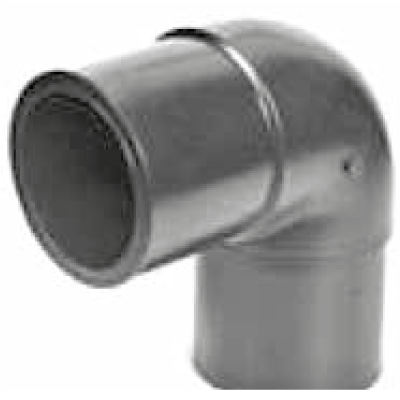

Отвод литой 90 гр, SDR 11
20 | 25 | 32 | 40 | 50 | 63 |
---|---|---|---|---|---|
75 | 90 | 110 | 125 | 140 | 160* |
180 | 200 | 225 | 250 | 280 | 315 |

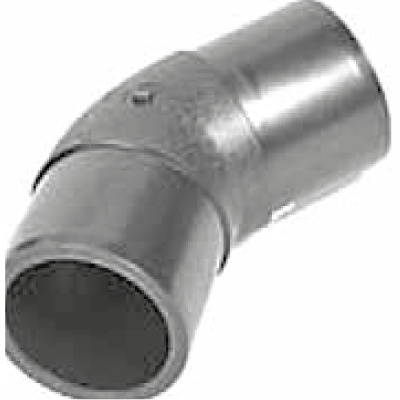

Отвод литой 45 гр, SDR 11
20 | 25 | 32 | 40 | 50 | 63 |
---|---|---|---|---|---|
75 | 90* | 110 | 125 | 140 | 160 |
180 | 200 | 225 | 250 | 280 | 315 |
Тройник редукционный 90 гр, SDR 11
63-50 | 75-63 | 90-63 | 110-63 | 110-90 | 125-110 | 160-63 | 160-90 |
---|---|---|---|---|---|---|---|
160-110 | 180-160 | 200-63 | 200-110 | 200-160 | 225-90 | 225-110 | 225-160 |
250-110 | 250-160 | 315-110 | 315-160 | 315-220 | 315-250 |

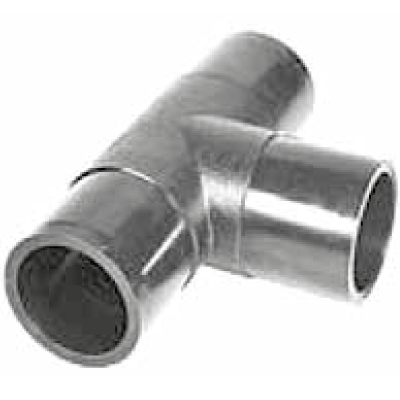

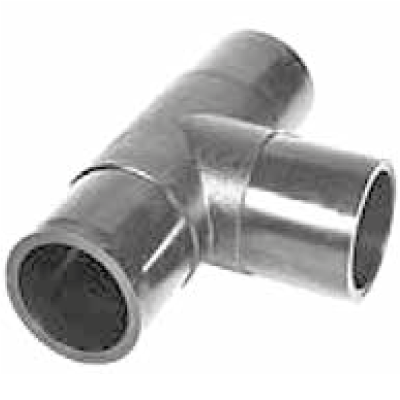

Тройник литой 90 гр, SDR 11
20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 |
---|---|---|---|---|---|---|---|
110 | 125 | 140 | 160 | 180 | 200 | 225* | 250 |
280 | 315* | 355 | 400 | 450 | 500 |

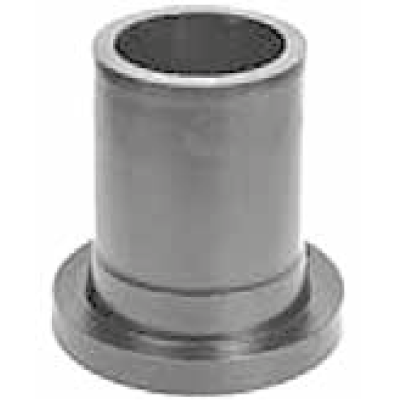

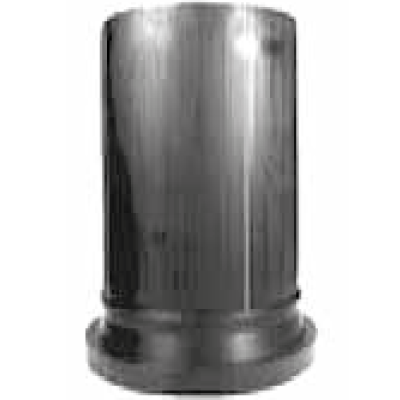

Втулка под фланец литая, SDR 11
20 | 25 | 32 | 40 | 50 | 63 |
---|---|---|---|---|---|
75 | 90 | 110 | 125 | 140 | 160 |
180 | 200 | 225 | 250 | 280 | 315 |

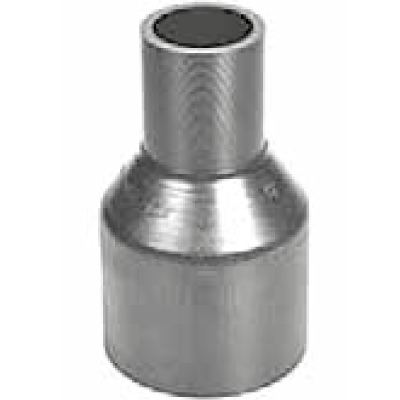

Переход литой, SDR 11
25-20 | 32-20 | 32-25 | 40-20 | 40-25 | 40-32 |
---|---|---|---|---|---|
50-25 | 50-32 | 50-40 | 63-32 | 63-40 | 63-50 |
75-50 | 75-63 | 90-50 | 90-63 | 90-75 | 110-63 |
110-75 | 110-90 | 125-63 | 125-90 | 125-110 | 140-75 |
140-90 | 140-110 | 140-125 | 160-90 | 160-110 | 160-125 |
160-140 | 180-90 | 180-110 | 180-125 | 180-140 | 180-160 |
200-140 | 200-160 | 200-180 | 225-110 | 225-140 | 225-160 |
225-180 | 225-200 | 250-160 | 250-180 | 250-220 | 250-225 |
280-200 | 280-225 | 280-250 | 315-225 | 315-250 | 315-280 |
355-250 | 355-280 | 355-315 | 400-280 | 400-315 | 400-355 |

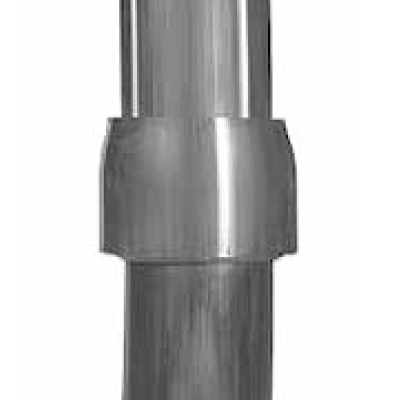

Переход ПЭ/Сталь, SDR 11
32-32 | 63-57 | 90-89 | 110-108 |
---|---|---|---|
160-159 | 225-219 | 315-273 | 400-377 |

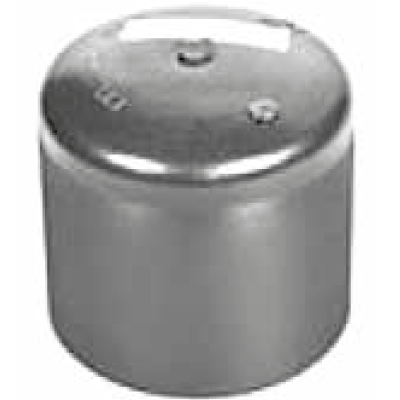

Заглушка литая, SDR 11
20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 125 |
---|---|---|---|---|---|---|---|---|---|
140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 |
Полиэтиленовые фитинги ПНД сварные (сегментные)
Полиэтиленовые фитинги ПНД сварные – это соединительные детали для полиэтиленовых труб ПНД, которые производятся из полиэтилена низкого давления марок ПЭ 80 и ПЭ 100. Фитинги ПНД сварные производятся путем соединения отрезков (сегментов) полиэтиленовых труб ПНД при помощи сварки. Часто такие фитинги называют сегментные фитинги. Полиэтиленовые фитинги сварные выпускаются следующих конфигураций и разновидностей: отводы под 15,30, 45, 60, 90 градусов, тройники под 90 градусов и крестовины.
Полиэтиленовые фитинги ПНД сварные (сегментные) предназначены для соединения и монтажа полиэтиленовых труб в местах изменения направления: поворотов и разветвлений, в местах соединения с трубопроводной арматурой, а так же в местах изменения диаметра трубопровода. Фитинги ПНД сварные (сегментные) соединяются методом сварки встык или методом электрофузионной сварки при помощи специальных сварочных аппаратов.
Литые полиэтиленовые фитинги предназначены для соединения ПНД труб в местах, где они изменяют своё направление, при разветвлении и повороте, в местах где трубы соединяются с различной трубопроводной арматурой, а так же в случае изменения диаметра трубопровода. Соединение полиэтиленовых труб с литыми фитингами ПНД осуществляется методом сварки встык, с помощью специального сварочного аппарата для стыковой сварки. Так же существует еще один способ соединения труб из полиэтилена с литыми фитингами, это соединение с помощью сварочного аппарата для электромуфтовой сварки с использованием электрофузионных фитингов.
Отвод сварной 15 гр (двухсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Отвод сварной 30 гр (двухсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Отвод сварной 45 гр (трехсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Отвод сварной 60 гр (трехсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Отвод сварной 90 гр (трехсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Отвод сварной 90 гр (четырехсегментный) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Тройник сварной 90 гр (возможно редукционное исполнение) SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |

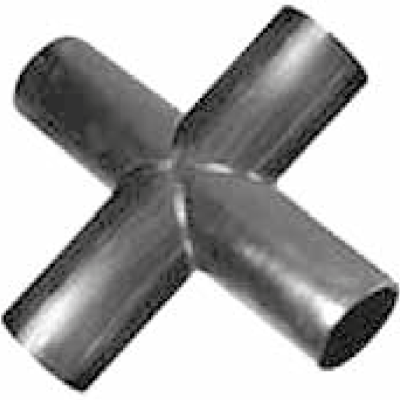

Крестовина сварная SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Втулка удлиненная под фланец SDR 11; 13,6; 17; 21
90 | 110 | 125 | 140 | 160 | 180 | 200 | 225 |
---|---|---|---|---|---|---|---|
250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
630 | 710 | 800 | 900 | 1000 | 1200 |
Полиэтиленовые фитинги электросварные с закладными электронагревателями для электрофузионной сварки – это соединительные детали для полиэтиленовых труб, которые производятся из полиэтилена низкого давления марок ПЭ 80 и ПЭ 100 методом литья под давлением, иногда методом экструзии с последующей механической обработкой. Полиэтиленовые фитинги электросварные (электрофузионные) имеют закладные электрические нагревательные элементы в виде металлической проволоки или спирали. При включении электронагревателя фитинга, происходит разогрев до температуры расплава полиэтилена,который надежно и герметично сваривает внутреннюю поверхность фитинга с соединяемой трубой.
Полиэтиленовые фитинги электросварные (электрофузионные) для труб ПНД выпускаются различных диаметров и конфигураций: отводы и тройники, муфты и переходы, заглушки и седелки. Все электросварные фитинги ПНД имеют маркировку, в которой содержатся данные о температуре нагревания, силе напряжения и времени необходимого для получения герметичного соединения фитинга с трубой. Маркировка как правило наносится на фитинг в виде штрих кода.
Применение электросварных (электрофузионных) полиэтиленовых фитингов
Полиэтиленовые электросварные фитинги предназначены для соединения и монтажа полиэтиленовых труб в местах изменения направления: поворотов и разветвлений, в местах изменения диаметра трубопровода, в местах соединения с трубопроводной арматурой, а также для перехода с полиэтиленовых труб на металлические трубы. Применение электросварных фитингов из полиэтилена низкого давления незаменимо при ремонте трубопроводов, которые проложены в земле или в стенах и перекрытиях зданий, так как для ремонта достаточно освободить небольшую часть трубопровода, а монтаж электросварного фитинга ПНД возможен в самых стесненных условиях. Полиэтиленовые фитинги электросварные соединяются с трубами методом электрофузионной сварки при помощи специальных сварочных аппаратов, которые позволяют установить время и напряжение для каждого конкретного фитинга и могут устанавливаться при температуре от -20°C до +50°С.
Муфта электросварная ПЭ 100, SDR 11; 17
20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 125 |
---|---|---|---|---|---|---|---|---|---|
140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 |
Отвод электросварной 90гр. ПЭ 100, SDR 11
20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 |
---|---|---|---|---|---|---|---|
110 | 125 | 160 | 180 | 200 | 225 | 250 |
Отвод электросварной 45гр. ПЭ 100, SDR 11
32 | 40 | 50 | 63 | 75 | 90 | 110 |
---|---|---|---|---|---|---|
125 | 160 | 180 | 200 | 225 | 250 |
Отвод электросварной ПЭ 100, SDR 11
25x20 | 32x20 | 32x25 | 40x20 | 40x25 | 40x32 | 50x32 |
---|---|---|---|---|---|---|
50x40 | 63x32 | 63x40 | 63x50 | 90x63 | 90x75 | 110x63 |
110x90 | 125x63 | 125x90 | 125x110 | 140x125 | 160x110 | 180x125 |
200x160 | 225x160 | 250x160 | 250x180 | 315x250 |
Тройник электросварной 90гр. ПЭ 100, SDR 11; 21
20 | 25 | 32 | 40 | 50 | 63 |
---|---|---|---|---|---|
75 | 90 | 110 | 125 | 160 | 180 |
Седелочный отвод с ответной частью электросварной ПЭ 100, SDR 11
280x110 | 315-355x110 | 400-450x110 | 500-630x110 |
---|
Тройник сварной 90 гр (возможно редукционное исполнение) SDR 11; 13,6; 17; 21
63x63 | 75x63 | 90x63 | 110x63 | 110x90 | 110x110 | 125x63 | 125x90 |
---|---|---|---|---|---|---|---|
125x110 | 140x63 | 160x63 | 160x90 | 160x110 | 160x110 | 160x125 | 180x90 |
180x110 | 180x125 | 200x63 | 200x90 | 200x110 | 200x125 | 225x63 | 225x90 |
225x110 | 225x125 | 250x63 | 250x90 | 250x90 | 250x110 |
2.
8.
9.
12.
